コンパクトドライブ

maxon IDX: プラグ & プレイソリューション

高ダイナミックでパワフルなドライブパッケージ: maxonのブラシレスBLDCモータとEPOS4位置制御ユニット、ギアヘッドを高品質の工業用ハウジングに統合。

重要な情報を一目で把握

IDXモータの寸法はわずか56 mmまたは70 mmですが、設計面積が25%大きいモータと同等の性能を発揮します。IDXドライブは、高い性能と省スペースの要件を両立します。構成オプションとして、IDXはEPOS4位置制御ユニットなしでも提供いたしております。

適切なドライブをより速やかに見つけることができるように、IDXドライブの最も重要な特性をまとめてご紹介いたします。

Product comparison table - Compact drives
IDX156_M_24V_A-FlangeIDX 56ブラシレス、統合式電子回路搭載IDX70_M_A-Flansch_KupplungIDX 70ブラシレス、統合式電子回路搭載, I/O
公称回転数6000 rpm6000 ... 3200 rpm
公称電圧24 / 48 V24 / 48 / 60 V
ドライブ長さ120 ... 170 mm141 ... 211 mm
出力180 ... 280 W550 ... 750 W
追加特性EtherCAT, CANopen, IOEtherCAT, CANopen, IO

IDX

高い電力密度、容易なコミッショニング。

IDXシリーズは、低電圧BLDCモータが必要となるあらゆる用途に適しています。産業、ロボット、イントラロジスティクスに柔軟に使用できるほか、X、Y、Z軸動作を伴う生産機械にも使用できます。

IDXドライブには標準装備として、特殊な要件に合わせて調整できるあらゆる接続オプションが提供されています。事前設定された状態で納品されるため、コネクタを差し込むだけですぐにご使用いただけます。

寸法

□56 / 70 mm

ドライブ長さ

120 ... 211 mm

出力

180 ... 750 W

定格トルク

最大 3167 mNm

ドライブ速度

最大 6000 rpm

textfocus.advantages

高い電力密度

保護等級IP65

工業用ハウジングは、水や粉塵から保護されています。

高い連続トルク

インダストリー4.0対応

CPS、Smart Factory、または IoT (モノのインターネット) 向けの統合電子回路。

オンラインでカスタマイズ可能

ロボティクスとロジスティクスに最適

産業、ロボット工学、ロジスティクス用途で並外れた柔軟性を発揮します。

高い電力密度

保護等級IP65

工業用ハウジングは、水や粉塵から保護されています。

高い連続トルク

インダストリー4.0対応

CPS、Smart Factory、または IoT (モノのインターネット) 向けの統合電子回路。

オンラインでカスタマイズ可能

ロボティクスとロジスティクスに最適

産業、ロボット工学、ロジスティクス用途で並外れた柔軟性を発揮します。

高性能コンパクトドライブ

IDXドライブは、位置制御ユニット、統合式モータ/回転数制御ユニット、および巻線内蔵温度センサと合わせてご入手いただけます。IDXモータは、外部モータ制御ユニットから作動するように構成することもできます。高品質の設計は保護等級IP 65に準拠しており、お客様がシールする必要があるのは出力シャフトのみです。

統合されたセンサにより過熱を保護

損傷を避けるために、IDXドライブには2台の統合式温度センサが装備されています。1台はモータ巻線に、もう1台は電子回路に配置されています。異常が生じた場合、モータはハウジング全体を過熱させることなく、自動ディレーティングによって即座に保護されます。

最高品質のコンポーネント

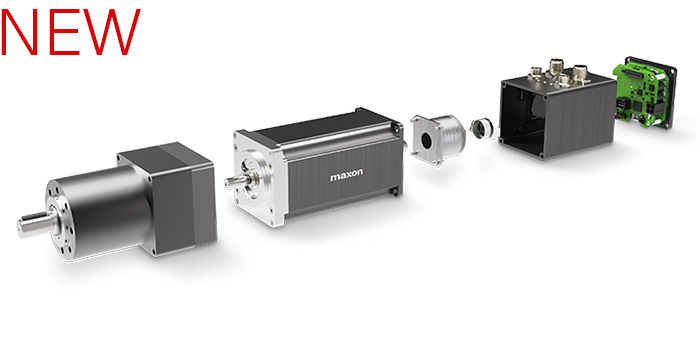

モータ、ギアヘッド、制御ユニット、ブレーキは、IDXのために完璧に相互調整されています。高トルク密度と低騒音を重視して特別に開発されたmaxon GPXギアヘッド、統合コントローラによって制御されるブレーキ、および適切なケーブルアクセサリにより、IDXはすぐに使用できるコンパクトなドライブソリューションとなっています。

そのまますぐに使用可能

IDXには、産業規格に準じたCANopenまたはEtherCATバスインターフェースが装備されています。設置時間を最小限に抑えるため、maxonは納品前にIDXドライブを事前に構成した上で納品しています。

これらのドライブは、maxonの制御ユニットに合わせて最適に適合することができます。また、maxon EPOS Studioソフトウェアを使って簡単にコミッショニングできるUSBポートも装備されています。さらに、リアルタイムデータ交換を必要としない用途では、WindowsまたはLinuxシステム環境からCANopenまたはUSB経由でIDXを操作することも可能です。

多様なマスターシステムへのスマートな組み込みを可能にするために、maxonは広範なEPOSコマンドライブラリをお客様にご提供しています。

モジュラー設計原則

maxonは、基本的にモジュール式ドライブシステムをご提供しています。すべての必要なパラメータは、注文時にオンラインコンフィギュレータを使用して設定します。モータとギアヘッドの仕様の選択から適切なアクセサリまで、システムをそれぞれの用途に合わせて調整することができます。この画期的な構成ツールは、市場で唯一無二のサービスとなっています。

rexroth

完璧なプラットフォームとパートナーシップ

ctrlX AUTOMATIONは、Bosch Rexrothのドライブ製品ポートフォリオをmaxonの高性能精密ドライブで拡張する理想的なプラットフォームです。これにより、お客様のニーズに合わせてカスタマイズされたドライブソリューションを提供し、maxonドライブを既存のシステムに簡単に統合することができます。

設定も容易です。豊富で多彩な選択肢

スピーディな納品が可能です。購入時のサポートのほか、ご希望に応じてお客様のアプリケーション向けに特別にカスタマイズすることもできます。弊社のオンラインショップを利用するさまざまなメリットについて、どうぞこちらでご覧ください:

  • 製品プログラム

    選定

    わずかなパラメータを入力するだけで、適切なドライブシステムを見つけることができます。

  • 選択肢

    6000

    100万通り以上の組み合わせが可能な製品。

  • 情報

    ダウンロード

    CADや製品データ、取扱説明書、ソフトウェアはショップからダウンロードしていただけます。

  • 配送

    11日以内

    迅速なプロトタイピングと自動化されたプロセスにより、構成されたドライブが製造され、出荷の準備が行われます。

  • グローバルなネットワーク

    カスタマーサービス

    maxonのセールスサポートが、お客様固有のあらゆるご質問にお応えいたします。全世界でサポートを展開しています。

  • 設定

    ご希望のドライブシステム

    オンラインコンフィギュレーターは、すべてのオプションをステップごとに説明を含めてガイドします。
