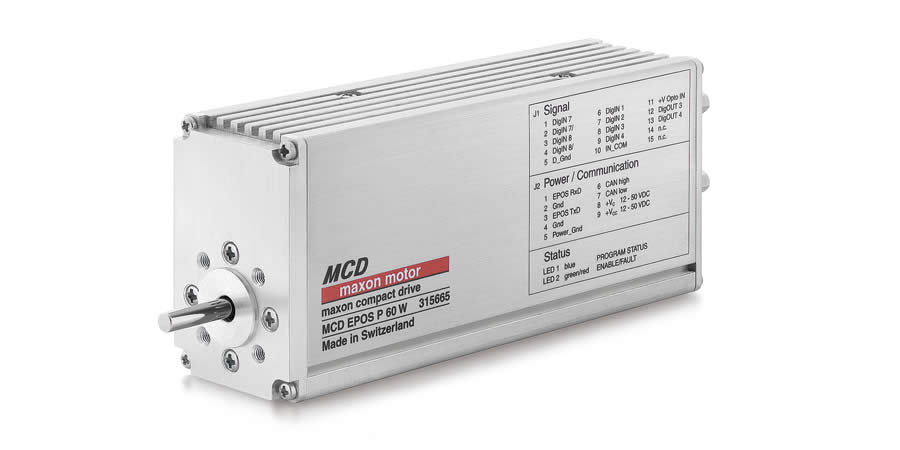

MCD EPOS P, 60W コンパクトドライブ

製品番号 315665

MCD EPOS P, 60W コンパクトドライブ

この製品は現在ではご注文できません。 お問い合わせフォームを使ってサポート窓口までお問い合わせください。 ありがとうございました。

仕様

公称電圧時のデータ
最大連続トルク 54 mNm
最大連続電流 2.6 A
停動トルク 218 mNm
起動電流 9 A
最大効率 70 %
モータ固有値
運転モード Positionierung
トルク定数 24.3 mNm/A
回転数定数 393 rpm/V
回転数/トルク勾配 20.6 rpm/mNm
ロータ慣性モーメント 21.9 gcm²
熱特性
巻線熱時定数 3.25 s
モータ熱時定数 777 s
周囲温度 -20...+85 °C
最高巻線許容温度 +155 °C
機械的特性
ベアリング･タイプ ボールベアリング
最大許容回転数 12000 rpm
スラストがた 0 - 0.14 mm
最大スラスト荷重（ダイナミック） 5.5 N
最大挿入力（スタティック） 100 N
（スタティック、シャフト支持） 2000 N
最大ラジアル荷重 25 N、フランジから 5 mm
その他の仕様
永久磁石磁極ペア数 1
保護等級 IP42
製品
質量 528 g

説明

マクソン・コンパクト・ドライブはモータ、センサ、制御ユニットがアルミケースに収められています。 耐衝撃性や、省スペースの要求に対応します。位置決めドライバ内蔵のため、多軸システムでの位置決めコントローラの一極集中を分散できます。
