仕様
| 製品 | |
| 質量 | 20 g |
| モータ | |
| ECモータの運転可能範囲（W） | 24 W |
| センサ | |
| デジタル･ホールセンサ（ECモータ） | 可 |
| 運転モード | |
| 回転数制御（オープン･ループ） | 可 |
| 回転数制御（クローズド･ループ） | 可 |
| 電気的データ | |
| 電源電圧Vcc (最小値) | 5 V |
| 電源電圧Vcc (最大値) | 24 V |
| 最大出力電圧 | 1 |
| 最大出力電流Imax | 2 A |
| 連続出力電流 Icount | 1 A |
| PWM周波数 | 39 kHz |
| PI回転数制御周波数 | 0.16 kHz |
| 最大回転数（1磁極ペアモータ、矩形波整流） | 120000 rpm |
| 内蔵チョーク/相 | 150 µH |
| 入力 | |
| ホールセンサ信号 | H1, H2, H3 |
| デジタル入力 | 3 |
| デジタル入力の機能 | イネーブル, 方向, ブレーキ |
| アナログ入力 | 1 |
| 分解能、電圧範囲、回路 | 10 bit, 0~+5V, 対GND |
| アナログ入力の機能 | 設定値 |
| ポテンショメータ | 2 |
| ポテンショメータの機能 | 設定値, 電流制限 |
| DIPスイッチ | 3 (jumpers) |
| DIPスイッチの機能 | 操作モード, 回転数範囲, 設定 |
| 出力 | |
| デジタル出力 | 1 |
| デジタル出力の機能 | 回転数モニタ |
| 電圧出力 | |
| ホールセンサ用電源 | +4.5~5 VDC, 最大30 mA |
| 表示 | |
| READY表示 | 緑LED |
| ERROR表示 | 点滅パターン（緑LED） |
| 保護機能 | |
| 保護機能 | 電流制限, 妨害保護, 過渡電圧, モータケーブルの短絡 |
| 環境条件 | |
| 最小使用温度 | -10 °C |
| 最大使用温度 | 45 °C |
| 最小保存温度 | -40 °C |
| 最大保存温度 | 85 °C |
| 最小湿度（結露なきこと） | 20 % |
| 最大湿度（結露なきこと） | 80 % |
| 機械的特性 | |
| 重量 | 20 g |
| 寸法（長さ） | 57 mm |
| 寸法（幅） | 36 mm |
| 寸法（高さ） | 24 mm |
| 取付穴 | M3ネジ用のフランジ |
説明

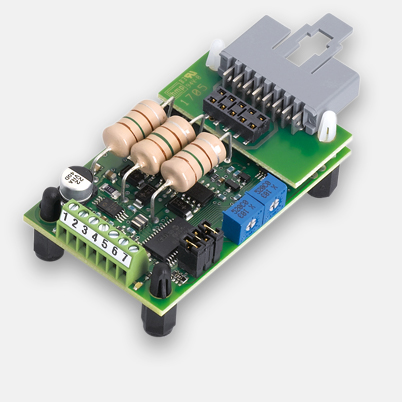

"DEC 24/1 (Digital EC Controller) は1-Qアンプです。最大24 W出力までのECモータ（ホールセンサ付き）の制御を実現します。 (スナップイン付きのピンコネクタ, 8極, ピッチ 2.50 mm)"ダウンロード
