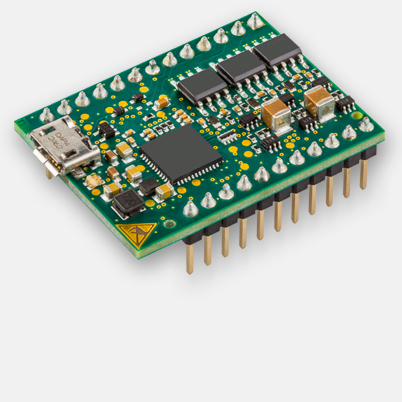

ESCON Module 24/2、DC/ECモータ用4-Q サーボコントローラ、2/6 A、10-24 VDC
製品番号 466023
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 14,300 |
| 5-19 | JPY 13,400 | |
| 20-49 | JPY 12,400 | |
| over 50 | お問い合わせください |
仕様
| 製品 | |
| 質量 | 7 g |
| モータ | |
| DCモータの運転可能範囲（W） | 48 W |
| ECモータの運転可能範囲（W） | 48 W |
| センサ | |
| センサなし（DCモータ） | 可 |
| DCタコ DCモータ） | 可 |
| インクリメンタル･デジタルエンコーダ（2チャンネル、単一端） | 可 |
| インクリメンタル･デジタルエンコーダ（2チャンネル、差動） | 可 |
| インクリメンタル･デジタルエンコーダ（3チャンネル、差動） | 可 |
| デジタル･ホールセンサ（ECモータ） | 可 |
| 運転モード | |
| 電流制御 | はい |
| 回転数制御（オープン･ループ） | 可 |
| 回転数制御（クローズド･ループ） | 可 |
| 電気的データ | |
| 電源電圧Vcc (最小値) | 10 V |
| 電源電圧Vcc (最大値) | 24 V |
| 最大出力電圧 | 0.98 |
| 最大出力電流Imax | 6 A |
| 最大出力電流Imax | 4 s |
| 連続出力電流 Icount | 2 A |
| PWM周波数 | 53.6 kHz |
| PI電流制御周波数 | 53.6 kHz |
| PI回転数制御周波数 | 5.36 kHz |
| 最大効率 | 92 % |
| 最大回転数（DCモータ） | 150000 rpm |
| 最大回転数（1磁極ペアモータ、矩形波整流） | 150000 rpm |
| 入力 | |
| ホールセンサ信号 | H1, H2, H3 |
| エンコーダ信号 | A, A\, B, B\ |
| エンコーダ入力最大周波数 | 1 MHz |
| デジタル入力 | 2 |
| デジタル入力の機能 | Enable、Enable時計回り、Enable反時計回り、Enable時計回り&反時計回り、Enable&回転方向、停止、PWM設定値、RC Servo設定値、固定設定値 |
| アナログ入力 | 2 |
| 分解能、電圧範囲、回路 | 12 bit, -10~+10V, 差動 |
| アナログ入力の機能 | 設定値、電流制限、オフセット、加減速度 |
| 出力 | |
| デジタル出力 | 2 |
| デジタル出力の機能 | 運転可能、回転数比較、電流比較、整流周波数 |
| アナログ出力 | 2 |
| 分解能、電圧範囲 | 12 bit、-4～+4V |
| アナログ出力の機能 | 電流モニタ、回転数モニタ、温度、固定値 |
| 電圧出力 | |
| ホールセンサ用電源 | +5 VDC、最大 30 mA |
| エンコーダ用電源 | +5 VDC、最大 70 mA |
| 補助電源出力 | +5 VDC、最大 10 mA |
| インターフェイス | |
| USB (Full Speed) | はい |
| 表示 | |
| READY表示 | 緑LED |
| ERROR表示 | 赤LED |
| 保護機能 | |
| 保護機能 | 電流制限、過電流、過熱、電圧不足、過電圧、過渡電圧、モータ配線の短絡 |
| 環境条件 | |
| 最小使用温度 | -30 °C |
| 最大使用温度 | 60 °C |
| 温度：拡張 | +60…+80 °C, 連続出力電流減少: -0.1 A/°C |
| 最小保存温度 | -40 °C |
| 最大保存温度 | 85 °C |
| 最小湿度（結露なきこと） | 5 % |
| 最大湿度（結露なきこと） | 90 % |
| 機械的特性 | |
| 重量 | 7 g |
| 寸法（長さ） | 35.6 mm |
| 寸法（幅） | 26.7 mm |
| 寸法（高さ） | 12.7 mm |
| 取付穴 | ヘッドコネクタ RM 2.54 mmへの着脱式 |
| ソフトウェア | |
| インストールプログラム | ESCON Setup |
| グラフィカル･ユーザ･インターフェイス | ESCON Studio |
| OS | Windows 10, 8, 7, Windows XP SP3 |
説明
ESCON Module 24/2は小型かつ高性能な4象限PWM（パルス幅変調）OEM サーボコントローラで、約48ワット未満の永久磁石内蔵ブラシ付きDCモータとブラシレスECモータを効率的に制御します。ダウンロード
