EPOS4 Disk 60/12 EtherCAT、デジタル位置制御ユニット、12 A、12～60 VDC

製品番号 688777

EPOS4 Disk 60/12 EtherCAT、デジタル位置制御ユニット、12 A、12～60 VDC
価格体系 数量 単価
税抜価格 1-4 JPY 89,400
5-19 JPY 78,700
20-49 JPY 67,700
over 50 お問い合わせください

仕様

製品
質量 45 g
モータ
DCモータの運転可能範囲（W） 720 W
ECモータの運転可能範囲（W） 720 W
センサ
センサなし（DCモータ） 可
インクリメンタル･デジタルエンコーダ（2チャンネル、単一端） 可
インクリメンタル･デジタルエンコーダ（2チャンネル、差動） 可
インクリメンタル･デジタルエンコーダ（3チャンネル、差動） 可
デジタル･ホールセンサ（ECモータ） 可
SSIアブソリュートエンコーダ 可
運転モード
電流制御 有り（トルク）
回転数制御（クローズド･ループ） 可
位置制御 可
電気的データ
電源電圧Vcc (最小値) 12 V
電源電圧Vcc (最大値) 60 V
ロジック電源電圧Vc（オプション） 12 V
ロジック電源電圧Vc（オプション） 60 V
最大出力電圧 0.9
最大出力電流Imax 36 A
最大出力電流Imax 5 s
連続出力電流 Icount 12 A
PWM周波数 50 kHz
PI電流制御周波数 25 kHz
PI回転数制御周波数 2.5 kHz
PID位置制御周波数 2.5 kHz
最大効率 98 %
最大回転数（DCモータ） 100000 rpm
最大回転数（1磁極ペアモータ、矩形波整流） 100000 rpm
最大回転数（1磁極ペアモータ、正弦波整流） 50000 rpm
入力
ホールセンサ信号 H1, H2, H3
エンコーダ信号 A, A\, B, B\, I, I\
エンコーダ入力最大周波数 6.2 MHz
センサ信号 Clock, Clock\, Data, Data\
デジタル入力 5
デジタル入力の機能 limit switch, reference switch, general purpose, touch probe
アナログ入力 2
分解能、電圧範囲、回路 12 bit、-10～+10V、差動
アナログ入力の機能 General Purpose, Set Value Current, Set Value Velocity
DIPスイッチの機能 CAN Node-ID, Autobitrate, CAN-Bus Abschluss
出力
デジタル出力 4
デジタル出力の機能 保持ブレーキ、汎用
アナログ出力 1
分解能、電圧範囲 12 bit、-4～+4V
アナログ出力の機能 General Purpose
電圧出力
ホールセンサ用電源 「センサ電源電圧」を参照
エンコーダ用電源 「センサ電源電圧」を参照
センサ電源電圧 +5 VDC, max. 100 mA
補助電源出力 +5 VDC, max. 145 mA
インターフェイス
USB (Full Speed) 有り
EtherCAT IEC 61158 Type 12 Slave
CoE (CAN application layer over EtherCAT) CiA 402
FoE (File transfer over EtherCAT) 有り
分散クロックサポート 可
可変PDOマッピング 可
表示
READY表示 緑LED
ERROR表示 赤LED
通信インターファイス状態表示 緑LED
保護機能
保護機能 電流制限、過電流、過熱、最小／過大電圧、過渡電圧、モータ配線の短絡、フィードバック信号の欠落
環境条件
最小使用温度 -30 °C
最大使用温度 45 °C
温度：拡張 +45…+70 °C, Derating: -0.48 A/°C
最小保存温度 -40 °C
最大保存温度 85 °C
最小湿度（結露なきこと） 5 %
最大湿度（結露なきこと） 90 %
機械的特性
重量 45 g
寸法（長さ） 90 mm
寸法（幅） 90 mm
寸法（高さ） 27.6 mm
取付穴 M3ネジ用の取り付け穴
ソフトウェア
インストールプログラム EPOS Setup
グラフィカル･ユーザ･インターフェイス EPOS Studio
OS Windows 11, 10
Windows DLL 32-/64-bit
サンプルプログラム MS Visual C#, MS Visual C++, MS Visual Basic, MS Visual Basic.NET, Borland C++, Borland Delphi, NI LabView, NI LabWindows/CVI
Linux Shared Object ライブラリ X86 32-/64-bit, ARMv6/v7/v8 32-bit, ARMv8 64-bit
CAN Interfaces IXXAT, Vector, National Instruments, Kvaser
サンプルプログラム C++
機能
CANopen Profile Position Mode 可
CANopen Profile Velocity Mode 可
CANopen Homing Mode 可
CANopen Cyclic Synchronuous 位置制御 可
CANopen Cyclic Synchronuous 回転数制御 可
CANopen Cyclic Synchronuous トルク制御 可
アナログ電圧指令 可
フィードフォワード位置制御 可
フィードフォワード回転数制御 可
Dual Loop位置/回転数制御 可
Position Marker / Touch Probe 可
Quickstop 可
イネーブル 可
保持ブレーキ制御 可

説明

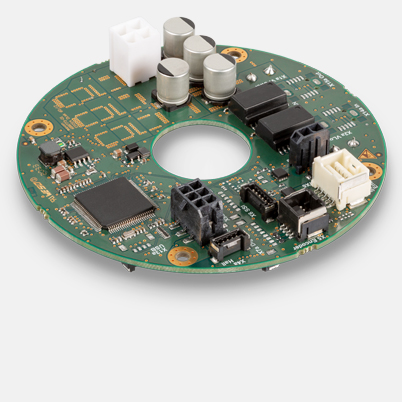

EPOS4 Disk 60/12 EtherCATは、ダイナミックな位置制御ユニットです。丸い形状で、中央にはケーブルグランド用に穴があり、両側にコネクタが取り付けられています。エンコーダ／ブラシ付きDCモータ、またはホールセンサ／エンコーダ付きブラシレスECモータ (BLDC) (～720 W / 2160 W) の制御に適しています。
