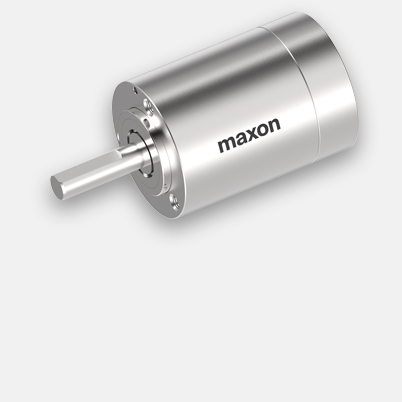

プラネタリギアヘッドGPX 16 LZ Ø16 mm、2段 | バックラッシュ低減バージョン
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 20,000* |
| 5-19 | JPY 15,900* | |
| 20-49 | JPY 12,800* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

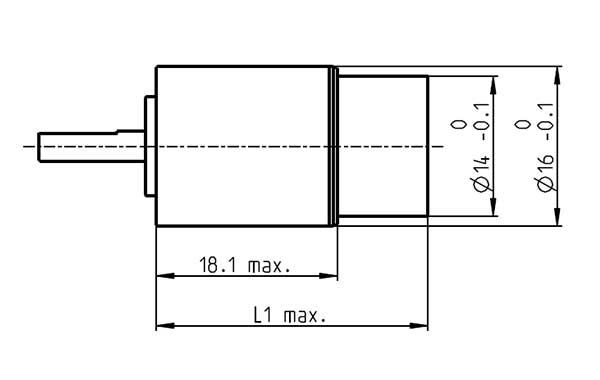

- 外形寸法図
Information: Drawings are not in scale.
| 一般データ | |
| ギアヘッド・タイプ | GPX |
| 外径 | 16 mm |
| バージョン | 低バックラッシュ |
| ギアヘッドデータ | |
| 減速比 | 16 : 1 |
| 減速比（絶対値） | 5625/361 |
| 段数 | 2 |
| 連続最大トルク | 0.25 Nm |
| 断続最大トルク | 0.35 Nm |
| 回転方向（モータに対して） | = |
| 最大効率 | 80 % |
| 平均バックラッシュ（無負荷時） | 0.8 ° |
| 慣性モーメント | 0.1097 gcm² |
| ギアヘッド長 L1 | 20.8 mm |
| 連続最大出力 | 3.2 W |
| 断続最大出力 | 4 W |
| テクニカル･データ | |
| 出力軸受け | ボールベアリング |
| ラジアルがた | 最大 0.1 mm、フランジから 5 mm |
| スラストがた | 0 - 0.1 mm |
| 最大ラジアル荷重 | 45 N、フランジから 5 mm |
| 最大スラスト荷重（ダイナミック） | 20 N |
| 最大挿入力 | 60 N |
| 推奨入力回転数 | 14000 rpm |
| 断続最大入力回転数 | 17500 rpm |
| 使用温度範囲 | -40...+100 °C |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 25 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
