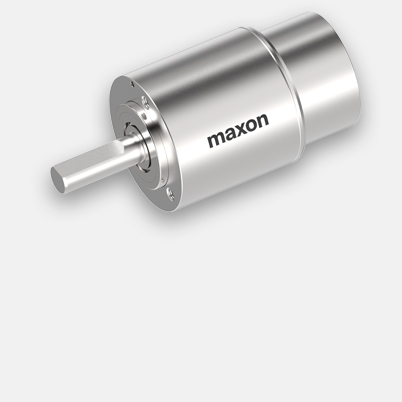

プラネタリギアヘッドGPX 19 LZ Ø19 mm、4段 | バックラッシュ低減バージョン
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 26,300* |
| 5-19 | JPY 21,000* | |
| 20-49 | JPY 17,100* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

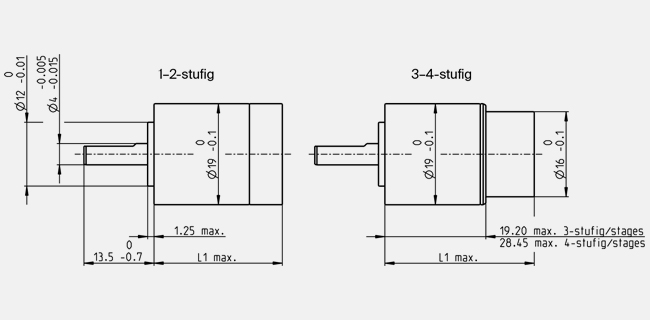

- 外形寸法図
Information: Drawings are not in scale.
| 一般データ | |
| ギアヘッド・タイプ | GPX |
| 外径 | 19 mm |
| バージョン | 低バックラッシュ |
| ギアヘッドデータ | |
| 減速比 | 1135 : 1 |
| 減速比（絶対値） | 21562200/19000 |
| 段数 | 4 |
| 連続最大トルク | 0.8 Nm |
| 断続最大トルク | 1 Nm |
| 回転方向（モータに対して） | = |
| 最大効率 | 65 % |
| 平均バックラッシュ（無負荷時） | 1.15 ° |
| 慣性モーメント | 0.3232 gcm² |
| ギアヘッド長 L1 | 36.2 mm |
| 連続最大出力 | 0.9 W |
| 断続最大出力 | 1.1 W |
| テクニカル･データ | |
| 出力軸受け | ボールベアリング |
| ラジアルがた | 最大 0.1 mm、フランジから 5 mm |
| スラストがた | 0 - 0.1 mm |
| 最大ラジアル荷重 | 90 N、フランジから 5 mm |
| 最大スラスト荷重（ダイナミック） | 40 N |
| 最大挿入力 | 100 N |
| 推奨入力回転数 | 14000 rpm |
| 断続最大入力回転数 | 17500 rpm |
| 使用温度範囲 | -40...+100 °C |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 55 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
説明
maxon GPXギアヘッドは非常にコンパクトな設計で最高の動力伝達能力を備えています。モジュラー設計がカスタムメイドのソリューションを実現します。公差がシフトされたプラネタリギアを使用することで、正確な位置決めタスクに対応します。オンラインでのカスタマイズが可能です。
