仕様
テクニカルイラスト

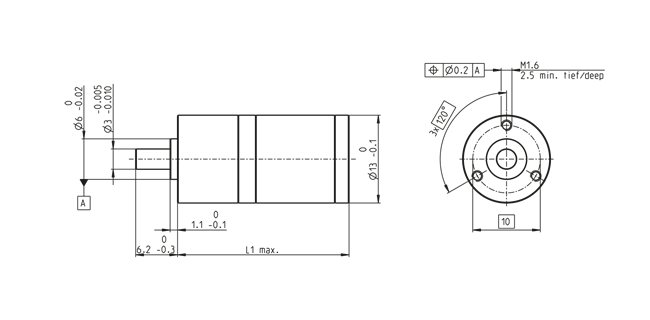

- 外形寸法図
Information: Drawings are not in scale.
| 一般データ | |
| ギアヘッド・タイプ | GP |
| 外径 | 13 mm |
| バージョン | オートクレーブ対応 |
| ギアヘッドデータ | |
| 減速比 | 5 : 1 |
| 減速比（絶対値） | 5/1 |
| モータ出力軸最大直径 | 1.5 mm |
| 段数 | 1 |
| 連続最大トルク | 0.05 Nm |
| 断続最大トルク | 0.1 Nm |
| 回転方向（モータに対して） | = |
| 最大効率 | 85 % |
| 平均バックラッシュ（無負荷時） | 1.2 ° |
| 慣性モーメント | 0.017 gcm² |
| ギアヘッド長 L1 | 25.4 mm |
| 連続最大出力 | 30 W |
| 断続最大出力 | 40 W |
| テクニカル･データ | |
| 出力軸受け | ボールベアリング |
| ラジアルがた | 最大 0.2 mm、フランジから 6 mm |
| スラストがた | 0 - 0.1 mm |
| 最大ラジアル荷重 | 10 N、フランジから 6 mm |
| 最大スラスト荷重（ダイナミック） | 50 N |
| 最大挿入力 | 80 N |
| 推奨入力回転数 | 60000 rpm |
| 断続最大入力回転数 | 80000 rpm |
| 使用温度範囲 | -10...+100 °C |
| 特別仕様温度範囲 | 100...+100 °C |
| オートクレーブ･サイクル数 | 2000 |
| 製品 | |
| 質量 | 16 g |
