仕様
テクニカルイラスト

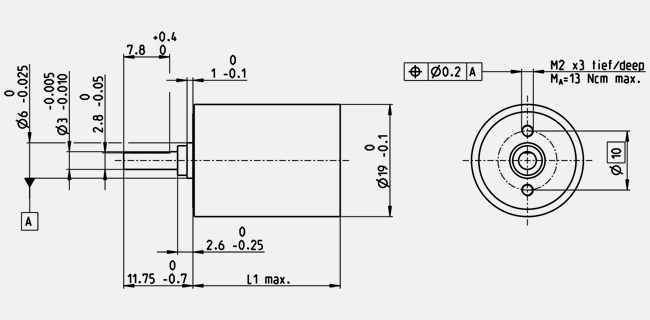

- 外形寸法図
Information: Drawings are not in scale.
| 一般データ | |
| ギアヘッド・タイプ | GP |
| 外径 | 19 mm |
| バージョン | 標準バージョン |
| ギアヘッドデータ | |
| 減速比 | 157 : 1 |
| 減速比（絶対値） | 19683/125 |
| モータ出力軸最大直径 | 1.5 mm |
| 段数 | 3 |
| 連続最大トルク | 0.2 Nm |
| 断続最大トルク | 0.3 Nm |
| 回転方向（モータに対して） | = |
| 最大効率 | 73 % |
| 平均バックラッシュ（無負荷時） | 2 ° |
| 慣性モーメント | 0.05 gcm² |
| ギアヘッド長 L1 | 23.1 mm |
| 連続最大出力 | 1.6 W |
| 断続最大出力 | 2 W |
| テクニカル･データ | |
| 出力軸受け | 焼結ベアリング |
| ラジアルがた | 最大 0.06 mm、フランジから 6 mm |
| スラストがた | 0.02 - 0.12 mm |
| 最大ラジアル荷重 | 16 N、フランジから 6 mm |
| 最大スラスト荷重（ダイナミック） | 8 N |
| 最大挿入力 | 100 N |
| 推奨入力回転数 | 8000 rpm |
| 断続最大入力回転数 | 8000 rpm |
| 使用温度範囲 | -30...+100 °C |
| 特別仕様温度範囲 | -40...+100 °C |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 36 g |
