仕様
テクニカルイラスト

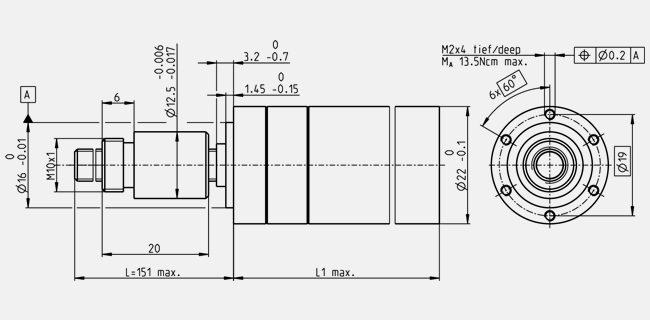

- 外形寸法図
Information: Drawings are not in scale.
| 一般データ | |
| ギアヘッド・タイプ | GP |
| 外径 | 22 mm |
| バージョン | メートルねじ付きスピンドルギアヘッド |
| スピンドルドライブデータ | |
| 段数 | 3 |
| 減速比 | 128 : 1 |
| 減速比（絶対値） | 41553/325 |
| モータ出力軸最大直径 | 3.2 mm |
| 最大許容送り速度 | 1 mm/s |
| 連続最大負荷 | 193 N |
| 断続最大負荷 | 351 N |
| 回転方向（モータに対して） | = |
| 最大効率 | 25 % |
| 平均バックラッシュ（無負荷時） | 1.6 ° |
| 機械的位置精度 | 0.034 mm |
| 慣性モーメント | 0.3 gcm² |
| ギアヘッド長 L1 | 51.6 mm |
| 連続最大出力 | 3.3 W |
| 断続最大出力 | 5.2 W |
| 技術データ | |
| スピンドル長さ | 150 mm |
| ラジアルがた | 最大 0.05 mm、フランジから 5 mm |
| 最小スラストがた | 最大 0.008 mm |
| 最大ラジアル荷重 | 180 N、フランジから 15 mm |
| 最大挿入力 | 390 N |
| 推奨入力回転数 | 8000 rpm |
| 断続最大入力回転数 | 8000 rpm |
| 使用温度範囲 | -15...+80 °C |
| 特別仕様温度範囲 | 80...+80 °C |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 128 g |
