ECX SPEED 13L Ø13 mm, ブラシレス, ホールセンサ付き
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 42,200* |
| 5-19 | JPY 32,900* | |
| 20-49 | JPY 26,800* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

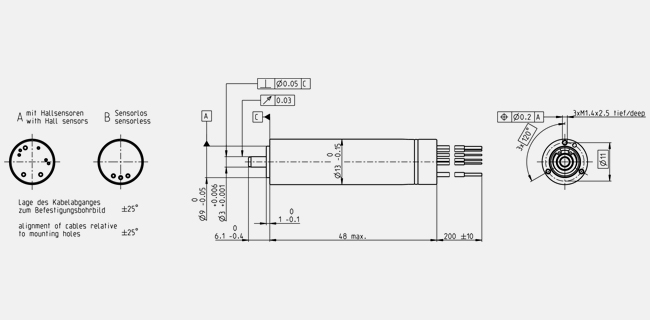

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 48 V |
| 無負荷回転数 | 42400 rpm |
| 無負荷電流 | 64.2 mA |
| 最大連続トルク時の回転数 | 38200 rpm |
| 最大連続トルク | 5.45 mNm |
| 最大連続電流 | 0.567 A |
| 停動トルク | 59.3 mNm |
| 起動電流 | 5.55 A |
| 最大効率 | 80 % |
| モータ固有値 | |
| 端子間抵抗 | 8.64 Ω |
| 端子間インダクタンス | 0.316 mH |
| トルク定数 | 10.7 mNm/A |
| 回転数定数 | 894 rpm/V |
| 回転数/トルク勾配 | 724 rpm/mNm |
| 機械的時定数 | 2.83 ms |
| ロータ慣性モーメント | 0.374 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 19.5 K/W |
| 熱抵抗（巻線/ハウジング間） | 2 K/W |
| 巻線熱時定数 | 2.22 s |
| モータ熱時定数 | 328 s |
| 周囲温度 | -20...+100 °C |
| 最高巻線許容温度 | +155 °C |
| 機械的特性 | |
| ベアリング･タイプ | Kugellager |
| 最大許容回転数 | 50000 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 1.5 N の場合 |
| 0.28 mm、ラジアル荷重 > 1.5 N の場合 | |
| ラジアルがた | 0 mm |
| 最大スラスト荷重（ダイナミック） | 1.5 N |
| 最大挿入力（スタティック） | 50 N |
| （スタティック、シャフト支持） | 1500 N |
| 最大ラジアル荷重 | 6 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| 位相数 | 3 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 34 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
説明
コアレス巻線を備えたブラシレスECX Speedモータは、非常に広い回転数範囲、高出力、優れた制御特性、そしてもちろん優れた耐久性を特徴としています。
ECX SPEED 13 Lはホールセンサ付き、エンコーダ付き、またはセンサレスで入手可能です。ギアヘッドとの組み合わせ、また電気接続のカスタマイズも可能です。 お好みのECXドライブを、今すぐオンラインでご注文いただけます。
