単なる組み合せではありません。 あなたのニーズにぴったり合ったドライブシステムをカスタマイズしてください。
ECX SPEED 16 L Ø16 mm、ブラシレス、ホールセンサ付き | High Power
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 44,500* |
| 5-19 | JPY 34,700* | |
| 20-49 | JPY 28,300* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

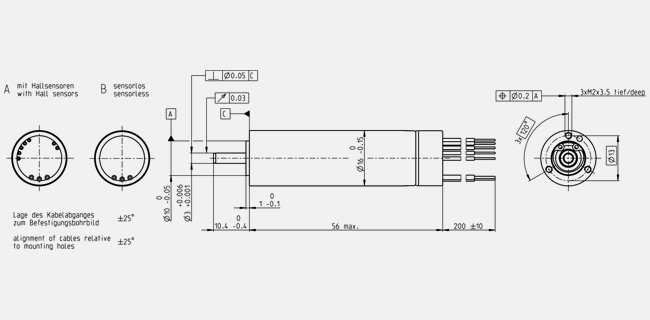

- 外形寸法図
| 公称電圧時のデータ | |
| 公称電圧 | 48 V |
| 無負荷回転数 | 61200 rpm |
| 無負荷電流 | 82.1 mA |
| 最大連続トルク時の回転数 | 58400 rpm |
| 最大連続トルク | 14.8 mNm |
| 最大連続電流 | 2.05 A |
| 停動トルク | 419 mNm |
| 起動電流 | 56 A |
| 最大効率 | 93 % |
| モータ固有値 | |
| 端子間抵抗 | 0.858 Ω |
| 端子間インダクタンス | 0.0808 mH |
| トルク定数 | 7.48 mNm/A |
| 回転数定数 | 1280 rpm/V |
| 回転数/トルク勾配 | 146 rpm/mNm |
| 機械的時定数 | 1.84 ms |
| ロータ慣性モーメント | 1.2 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 13.5 K/W |
| 熱抵抗（巻線/ハウジング間） | 0.58 K/W |
| 巻線熱時定数 | 1.34 s |
| モータ熱時定数 | 483 s |
| 周囲温度 | -20...+100 °C |
| 最高巻線許容温度 | +155 °C |
| 機械的特性 | |
| ベアリング･タイプ | Kugellager |
| 最大許容回転数 | 70000 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 1.5 N の場合 |
| 0.29 mm、ラジアル荷重 > 1.5 N の場合 | |
| ラジアルがた | 0 mm |
| 最大スラスト荷重（ダイナミック） | 1.5 N |
| 最大挿入力（スタティック） | 60 N |
| （スタティック、シャフト支持） | 2500 N |
| 最大ラジアル荷重 | 10 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| 位相数 | 3 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 73 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
説明
コアレス巻線を備えたブラシレスECX Speedモータは、非常に広い回転数範囲、高出力、優れた制御特性、そしてもちろん優れた耐久性を特長としています。ECX SPEED 16 Lはホールセンサ付き、またはセンサレスで入手可能です。ギアヘッドとの組み合わせ、また電気接続のカスタマイズも可能です。今すぐ、お好みのECXドライブをオンラインでご注文いただけます。
