ECX SPEED 16 M Ø16 mm、セラミックベアリング、ブラシレス、センサレス | オートクレーブ対応
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 67,000* |
| 5-19 | JPY 52,300* | |
| 20-49 | JPY 42,600* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

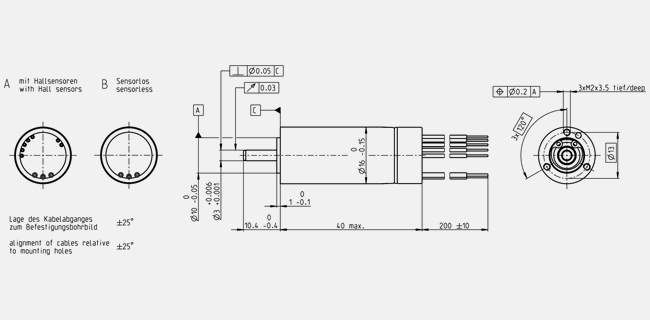

- 外形寸法図
| 公称電圧時のデータ | |
| 公称電圧 | 48 V |
| 無負荷回転数 | 57400 rpm |
| 無負荷電流 | 70 mA |
| 最大連続トルク時の回転数 | 52200 rpm |
| 最大連続トルク | 7.4 mNm |
| 最大連続電流 | 0.987 A |
| 停動トルク | 93.6 mNm |
| 起動電流 | 11.8 A |
| 最大効率 | 85 % |
| モータ固有値 | |
| 端子間抵抗 | 4.06 Ω |
| 端子間インダクタンス | 0.255 mH |
| トルク定数 | 7.93 mNm/A |
| 回転数定数 | 1200 rpm/V |
| 回転数/トルク勾配 | 618 rpm/mNm |
| 機械的時定数 | 3.81 ms |
| ロータ慣性モーメント | 0.589 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 16.1 K/W |
| 熱抵抗（巻線/ハウジング間） | 1.8 K/W |
| 巻線熱時定数 | 2.28 s |
| モータ熱時定数 | 400 s |
| 周囲温度 | -40...+135 °C |
| 最高巻線許容温度 | +155 °C |
| 機械的特性 | |
| ベアリング･タイプ | Kugellager |
| 最大許容回転数 | 120000 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 1.5 N の場合 |
| 0.29 mm、ラジアル荷重 > 1.5 N の場合 | |
| ラジアルがた | 0 mm |
| 最大スラスト荷重（ダイナミック） | 1.5 N |
| 最大挿入力（スタティック） | 60 N |
| （スタティック、シャフト支持） | 2500 N |
| 最大ラジアル荷重 | 10 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| 位相数 | 3 |
| オートクレーブ･サイクル数 | 2000 |
| 製品 | |
| 質量 | 50 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
説明
コアレス巻線を備えたブラシレスECX Speedモータは、非常に広い回転数範囲、高出力、優れた制御特性、そしてもちろん優れた耐久性を特長としています。ECX SPEED 16 Mはホールセンサ付き、またはセンサレスで入手可能です。ギアヘッドとの組み合わせ、また電気接続のカスタマイズも可能です。今すぐ、お好みのECXドライブをオンラインでご注文いただけます。
