DC-max 16 S Ø16 mm、グラファイトブラシ、ボールベアリング
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 12,900* |
| 5-19 | JPY 10,100* | |
| 20-49 | JPY 7,900* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

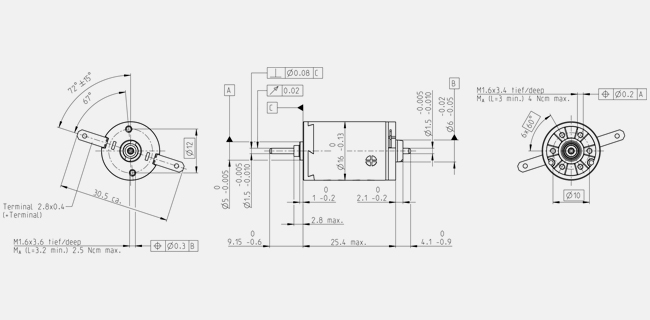

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 12 V |
| 無負荷回転数 | 9960 rpm |
| 無負荷電流 | 23.8 mA |
| 最大連続トルク時の回転数 | 6180 rpm |
| 最大連続トルク | 4.41 mNm |
| 最大連続電流 | 0.415 A |
| 停動トルク | 11.9 mNm |
| 起動電流 | 1.05 A |
| 最大効率 | 72 % |
| モータ固有値 | |
| 端子間抵抗 | 11.4 Ω |
| 端子間インダクタンス | 0.343 mH |
| トルク定数 | 11.2 mNm/A |
| 回転数定数 | 849 rpm/V |
| 回転数/トルク勾配 | 858 rpm/mNm |
| 機械的時定数 | 8.92 ms |
| ロータ慣性モーメント | 0.993 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 29.8 K/W |
| 熱抵抗（巻線/ハウジング間） | 5.5 K/W |
| 巻線熱時定数 | 4.8 s |
| モータ熱時定数 | 288 s |
| 周囲温度 | -30...+85 °C |
| 最高巻線許容温度 | +125 °C |
| 機械的特性 | |
| ベアリング･タイプ | Waelzlager |
| 最大許容回転数 | 11000 rpm |
| スラストがた | 0.05 mm、ラジアル荷重 < 0 N の場合 |
| 0.15 mm、ラジアル荷重 > 0 N の場合 | |
| ラジアルがた | 0.025 mm |
| 最大スラスト荷重（ダイナミック） | 2.2 N |
| 最大挿入力（スタティック） | 30 N |
| （スタティック、シャフト支持） | 200 N |
| 最大ラジアル荷重 | 7.8 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| コミュテータ･セグメント数 | 7 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 23 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
説明
maxon DC-maxモータは、最大限の性能とコンパクトなサイズで、最高のコストパフォーマンスを実現しています。DC-max 16 Sは強力なRE磁石、最新の巻線テクノロジー、コスト最適化を実現したデザインを備えた、オートメーション化された製造工程による小型ドライブです。
