DC-max 22 S Ø22 mm、グラファイトブラシ、焼結スリーブベアリング
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 12,600* |
| 5-19 | JPY 9,900* | |
| 20-49 | JPY 7,700* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

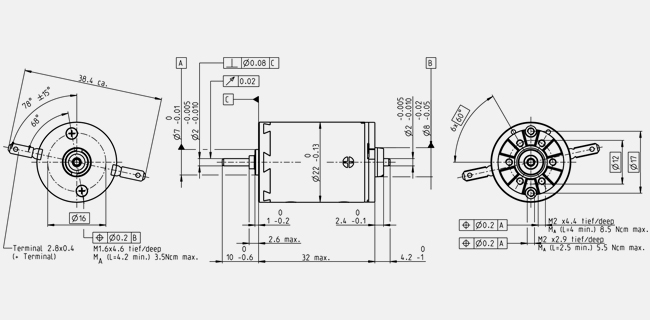

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 24 V |
| 無負荷回転数 | 7330 rpm |
| 無負荷電流 | 15.1 mA |
| 最大連続トルク時の回転数 | 5350 rpm |
| 最大連続トルク | 11.8 mNm |
| 最大連続電流 | 0.397 A |
| 停動トルク | 44.6 mNm |
| 起動電流 | 1.45 A |
| 最大効率 | 80 % |
| モータ固有値 | |
| 端子間抵抗 | 16.6 Ω |
| 端子間インダクタンス | 1.05 mH |
| トルク定数 | 30.8 mNm/A |
| 回転数定数 | 310 rpm/V |
| 回転数/トルク勾配 | 167 rpm/mNm |
| 機械的時定数 | 8.2 ms |
| ロータ慣性モーメント | 4.69 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 20 K/W |
| 熱抵抗（巻線/ハウジング間） | 6 K/W |
| 巻線熱時定数 | 14.3 s |
| モータ熱時定数 | 538 s |
| 周囲温度 | -30...+85 °C |
| 最高巻線許容温度 | +125 °C |
| 機械的特性 | |
| ベアリング･タイプ | 焼結ベアリング |
| 最大許容回転数 | 9000 rpm |
| スラストがた | 0.05 mm、ラジアル荷重 < 0 N の場合 |
| 0.15 mm、ラジアル荷重 > 0 N の場合 | |
| ラジアルがた | 0.012 mm |
| 最大スラスト荷重（ダイナミック） | 1 N |
| 最大挿入力（スタティック） | 80 N |
| （スタティック、シャフト支持） | 420 N |
| 最大ラジアル荷重 | 2.8 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| コミュテータ･セグメント数 | 9 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 54 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
説明
maxon DC-maxモータは、最大限の性能とコンパクトなサイズで、最高のコストパフォーマンスを実現しています。DC-max 22 Sは強力なRE磁石、最新の巻線テクノロジー、コスト最適化を実現したデザインを備えた、オートメーション化された製造工程による小型ドライブです。
