DCX 12 S Ø12 mm、貴金属ブラシCLL、焼結スリーブベアリング
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 17,500* |
| 5-19 | JPY 15,300* | |
| 20-49 | JPY 13,000* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

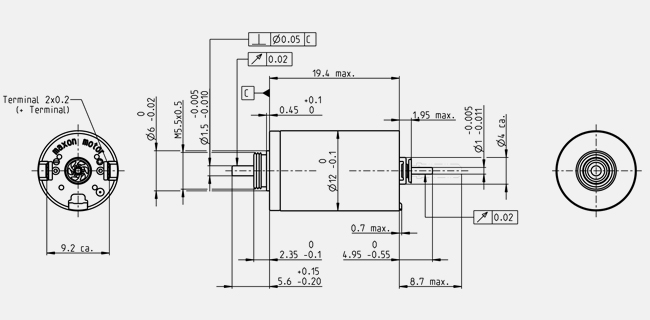

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 4.5 V |
| 無負荷回転数 | 9000 rpm |
| 無負荷電流 | 20.9 mA |
| 最大連続トルク時の回転数 | 3620 rpm |
| 最大連続トルク | 1.9 mNm |
| 最大連続電流 | 0.427 A |
| 停動トルク | 3.25 mNm |
| 起動電流 | 0.701 A |
| 最大効率 | 69 % |
| モータ固有値 | |
| 端子間抵抗 | 6.42 Ω |
| 端子間インダクタンス | 0.166 mH |
| トルク定数 | 4.63 mNm/A |
| 回転数定数 | 2060 rpm/V |
| 回転数/トルク勾配 | 2860 rpm/mNm |
| 機械的時定数 | 8.32 ms |
| ロータ慣性モーメント | 0.278 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 35 K/W |
| 熱抵抗（巻線/ハウジング間） | 14.4 K/W |
| 巻線熱時定数 | 7.18 s |
| モータ熱時定数 | 146 s |
| 周囲温度 | -30...+85 °C |
| 最高巻線許容温度 | +100 °C |
| 機械的特性 | |
| ベアリング･タイプ | 焼結ベアリング |
| 最大許容回転数 | 13000 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 0 N の場合 |
| 0.15 mm、ラジアル荷重 > 0 N の場合 | |
| ラジアルがた | 0.015 mm |
| 最大スラスト荷重（ダイナミック） | 0.1 N |
| 最大挿入力（スタティック） | 30 N |
| （スタティック、シャフト支持） | 120 N |
| 最大ラジアル荷重 | 0.8 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| コミュテータ･セグメント数 | 7 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 11 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
説明
マクソンDCXモータは卓越した電力密度（体積当たりのトルク）とその絶対的な低騒音で威力を発揮します。堅牢な構造と国際特許を取得したコアレス巻線により、DCXモータはほぼどのような状況においても非常にダイナミックなドライブを可能にします。
DCX 12 Sはプリロードされたボールベアリングまたは焼結スリーブベアリングで小型ドライブとして入手可能です。オプションの火花抑制 (CLL) を追加すれば、貴金属ブラシ付きの本DCモータの寿命はさらに長くなります
