DCX 19 S Ø19 mm、貴金属ブラシ、焼結スリーブベアリング
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 22,500* |
| 5-19 | JPY 19,600* | |
| 20-49 | JPY 16,700* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

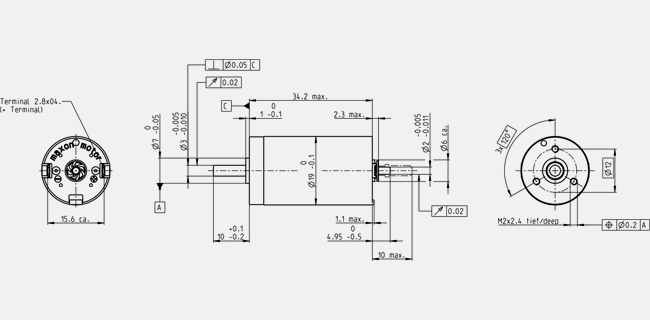

- 外形寸法図
| 公称電圧時のデータ | |
| 公称電圧 | 12 V |
| 無負荷回転数 | 6340 rpm |
| 無負荷電流 | 30.2 mA |
| 最大連続トルク時の回転数 | 4490 rpm |
| 最大連続トルク | 11 mNm |
| 最大連続電流 | 0.644 A |
| 停動トルク | 38 mNm |
| 起動電流 | 2.13 A |
| 最大効率 | 78 % |
| モータ固有値 | |
| 端子間抵抗 | 5.63 Ω |
| 端子間インダクタンス | 0.329 mH |
| トルク定数 | 17.8 mNm/A |
| 回転数定数 | 536 rpm/V |
| 回転数/トルク勾配 | 169 rpm/mNm |
| 機械的時定数 | 4.88 ms |
| ロータ慣性モーメント | 2.75 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 17.6 K/W |
| 熱抵抗（巻線/ハウジング間） | 6.5 K/W |
| 巻線熱時定数 | 11.6 s |
| モータ熱時定数 | 312 s |
| 周囲温度 | -30...+85 °C |
| 最高巻線許容温度 | +100 °C |
| 機械的特性 | |
| ベアリング･タイプ | 焼結ベアリング |
| 最大許容回転数 | 7500 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 0 N の場合 |
| 0.2 mm、ラジアル荷重 > 0 N の場合 | |
| ラジアルがた | 0.02 mm |
| 最大スラスト荷重（ダイナミック） | 0.1 N |
| 最大挿入力（スタティック） | 80 N |
| （スタティック、シャフト支持） | 440 N |
| 最大ラジアル荷重 | 2.5 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| コミュテータ･セグメント数 | 9 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 50 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
説明
マクソンDCXモータは卓越した電力密度（体積当たりのトルク）とその絶対的な低騒音で威力を発揮します。堅牢な構造と世界的特許を取得したコアレス巻線により、DCXモータはほぼどのような状況においても非常にダイナミックなドライブを可能にします。DCX 19 Sは実に多様なカスタマイズに対応しています。プリロードされたボールベアリングや焼結スリーブベアリング、グラファイトブラシやCLLなどがオプション装備された貴金属ブラシにより、広範囲の用途に対応します。
