DCX 32 L Ø32 mm, グラファイトブラシ, ボールベアリング
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 46,300* |
| 5-19 | JPY 40,300* | |
| 20-49 | JPY 34,400* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

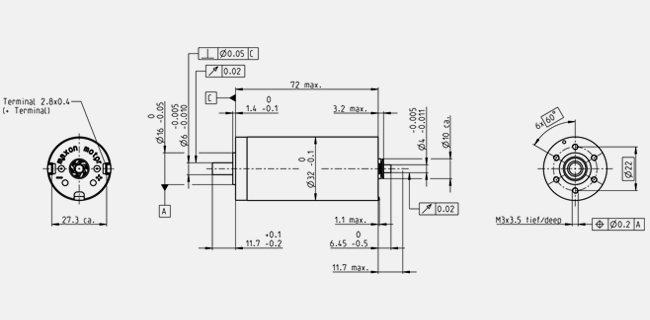

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 36 V |
| 無負荷回転数 | 7940 rpm |
| 無負荷電流 | 103 mA |
| 最大連続トルク時の回転数 | 7410 rpm |
| 最大連続トルク | 119 mNm |
| 最大連続電流 | 2.87 A |
| 停動トルク | 2020 mNm |
| 起動電流 | 47.1 A |
| 最大効率 | 90 % |
| モータ固有値 | |
| 端子間抵抗 | 0.764 Ω |
| 端子間インダクタンス | 0.254 mH |
| トルク定数 | 42.9 mNm/A |
| 回転数定数 | 223 rpm/V |
| 回転数/トルク勾配 | 3.96 rpm/mNm |
| 機械的時定数 | 3.19 ms |
| ロータ慣性モーメント | 76.8 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 7.28 K/W |
| 熱抵抗（巻線/ハウジング間） | 2.3 K/W |
| 巻線熱時定数 | 44.5 s |
| モータ熱時定数 | 837 s |
| 周囲温度 | -40...+100 °C |
| 最高巻線許容温度 | +155 °C |
| 機械的特性 | |
| ベアリング･タイプ | Waelzlager |
| 最大許容回転数 | 11300 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 7 N の場合 |
| 0.1 mm、ラジアル荷重 > 7 N の場合 | |
| ラジアルがた | 0.02 mm |
| 最大スラスト荷重（ダイナミック） | 7 N |
| 最大挿入力（スタティック） | 22.6 N |
| （スタティック、シャフト支持） | 2510 N |
| 最大ラジアル荷重 | 65.3 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| コミュテータ･セグメント数 | 11 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 325 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
説明
マクソンDCXモータは卓越した出力密度（体積当たりのトルク）とその絶対的な低騒音で威力を発揮します。堅牢な構造と世界的特許を取得したコアレス巻線により、DCXモータはほぼどのような状況においても非常にダイナミックなドライブを可能にします。
グラファイトブラシとプリロードされたボールベアリングを備えたDCX 32 Lはパワフルなパフォーマンスを発揮します。他のDCXモータと同じように、機械的および電気的なインターフェースがカスタマイズ可能です。
