仕様

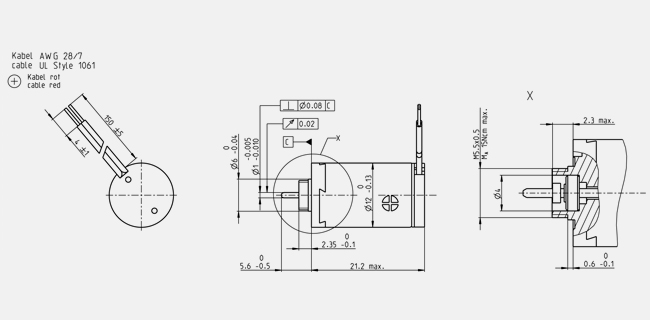

Information: Drawings are not in scale.
| 公称電圧時のデータ |
| 公称電圧 |
12 V |
| 無負荷回転数 |
12300 rpm |
| 無負荷電流 |
4.5 mA |
| 最大連続トルク時の回転数 |
4610 rpm |
| 最大連続トルク |
0.931 mNm |
| 最大連続電流 |
0.107 A |
| 停動トルク |
1.52 mNm |
| 起動電流 |
0.168 A |
| 最大効率 |
70 % |
| モータ固有値 |
| 端子間抵抗 |
71.6 Ω |
| 端子間インダクタンス |
1.74 mH |
| トルク定数 |
9.06 mNm/A |
| 回転数定数 |
1050 rpm/V |
| 回転数/トルク勾配 |
8330 rpm/mNm |
| 機械的時定数 |
20.5 ms |
| ロータ慣性モーメント |
0.235 gcm² |
| 熱特性 |
| 熱抵抗（ハウジング/周囲間） |
44.5 K/W |
| 熱抵抗（巻線/ハウジング間） |
15 K/W |
| 巻線熱時定数 |
4.78 s |
| モータ熱時定数 |
245 s |
| 周囲温度 |
-30...+65 °C |
| 最高巻線許容温度 |
+85 °C |
| 機械的特性 |
| ベアリング･タイプ |
焼結ベアリング |
| 最大許容回転数 |
19000 rpm |
| スラストがた |
0.05 - 0.15 mm |
| ラジアルがた |
0.012 mm |
| 最大スラスト荷重（ダイナミック） |
0.15 N |
| 最大挿入力（スタティック） |
15 N |
| （スタティック、シャフト支持） |
70 N |
| 最大ラジアル荷重 |
0.4 N、フランジから 4 mm |
| その他の仕様 |
| 永久磁石磁極ペア数 |
1 |
| コミュテータ･セグメント数 |
7 |
| オートクレーブ･サイクル数 |
0 |
| 製品 |
| 質量 |
11 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
説明

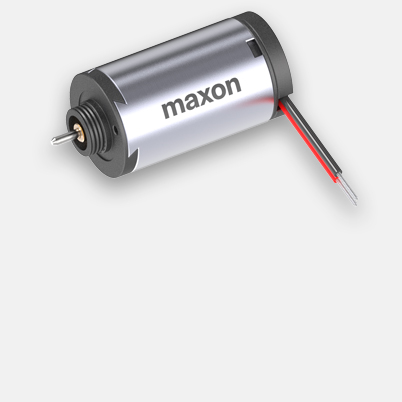

マクソンA-maxモータは、高性能アルニコ（AlNiCo）磁石が内蔵された高品質DCモータの革新的プログラムです。 このモータの「心臓部」は確立された当社の巻線技術で製造されたコアレス巻線です。 この最新のテクノロジーがコンパクト、高出力かつ低慣性のドライブ・システムを実現します。
