仕様

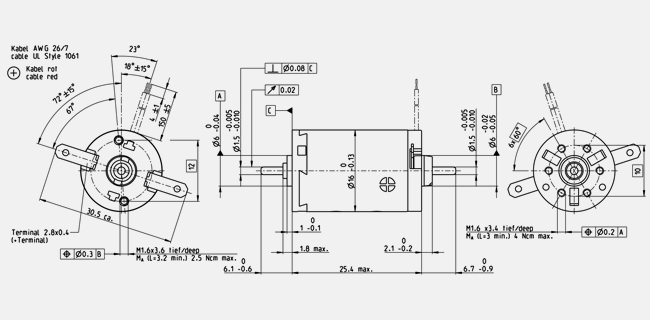

Information: Drawings are not in scale.
| 公称電圧時のデータ |
| 公称電圧 |
21 V |
| 無負荷回転数 |
11300 rpm |
| 無負荷電流 |
23 mA |
| 最大連続トルク時の回転数 |
5100 rpm |
| 最大連続トルク |
2.28 mNm |
| 最大連続電流 |
0.162 A |
| 停動トルク |
4.49 mNm |
| 起動電流 |
0.276 A |
| 最大効率 |
50 % |
| モータ固有値 |
| 端子間抵抗 |
76.1 Ω |
| 端子間インダクタンス |
2.61 mH |
| トルク定数 |
16.3 mNm/A |
| 回転数定数 |
587 rpm/V |
| 回転数/トルク勾配 |
2750 rpm/mNm |
| 機械的時定数 |
23.5 ms |
| ロータ慣性モーメント |
0.816 gcm² |
| 熱特性 |
| 熱抵抗（ハウジング/周囲間） |
29.8 K/W |
| 熱抵抗（巻線/ハウジング間） |
5.5 K/W |
| 巻線熱時定数 |
3.31 s |
| モータ熱時定数 |
165 s |
| 周囲温度 |
-30...+85 °C |
| 最高巻線許容温度 |
+125 °C |
| 機械的特性 |
| ベアリング･タイプ |
焼結ベアリング |
| 最大許容回転数 |
11900 rpm |
| スラストがた |
0.05 - 0.15 mm |
| ラジアルがた |
0.012 mm |
| 最大スラスト荷重（ダイナミック） |
0.8 N |
| 最大挿入力（スタティック） |
35 N |
| （スタティック、シャフト支持） |
280 N |
| 最大ラジアル荷重 |
1.4 N、フランジから 5 mm |
| その他の仕様 |
| 永久磁石磁極ペア数 |
1 |
| コミュテータ･セグメント数 |
7 |
| オートクレーブ･サイクル数 |
0 |
| 製品 |
| 質量 |
22 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
説明
マクソンA-maxモータは、高性能アルニコ（AlNiCo）磁石が内蔵された高品質DCモータの革新的プログラムです。 このモータの「心臓部」は確立された当社の巻線技術で製造されたコアレス巻線です。 この最新のテクノロジーがコンパクト、高出力かつ低慣性のドライブ・システムを実現します。
