仕様
Information: Drawings are not in scale.
| 公称電圧時のデータ |
| 公称電圧 |
3 V |
| 無負荷回転数 |
13200 rpm |
| 無負荷電流 |
197 mA |
| 最大連続トルク時の回転数 |
8520 rpm |
| 最大連続トルク |
1.06 mNm |
| 最大連続電流 |
0.72 A |
| 停動トルク |
3.19 mNm |
| 起動電流 |
1.67 A |
| 最大効率 |
44 % |
| モータ固有値 |
| 端子間抵抗 |
1.8 Ω |
| 端子間インダクタンス |
0.0362 mH |
| トルク定数 |
1.91 mNm/A |
| 回転数定数 |
5000 rpm/V |
| 回転数/トルク勾配 |
4700 rpm/mNm |
| 機械的時定数 |
14.2 ms |
| ロータ慣性モーメント |
0.288 gcm² |
| 熱特性 |
| 熱抵抗（ハウジング/周囲間） |
46 K/W |
| 熱抵抗（巻線/ハウジング間） |
14 K/W |
| 巻線熱時定数 |
4.8 s |
| モータ熱時定数 |
231 s |
| 周囲温度 |
-20...+85 °C |
| 最高巻線許容温度 |
+125 °C |
| 機械的特性 |
| ベアリング･タイプ |
焼結ベアリング |
| 最大許容回転数 |
16000 rpm |
| スラストがた |
0.05 - 0.15 mm |
| ラジアルがた |
0.014 mm |
| 最大スラスト荷重（ダイナミック） |
0.8 N |
| 最大挿入力（スタティック） |
15 N |
| （スタティック、シャフト支持） |
0 N |
| 最大ラジアル荷重 |
1.4 N、フランジから 5 mm |
| その他の仕様 |
| 永久磁石磁極ペア数 |
1 |
| コミュテータ･セグメント数 |
7 |
| オートクレーブ･サイクル数 |
0 |
| 製品 |
| 質量 |
15 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
説明

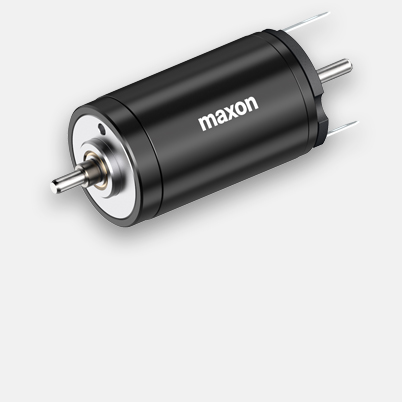

高品質を誇るマクソンDCモータは、高性能の永久磁石を内蔵した高品質コアレスモータです。このモータの心臓部は国際特許のコアレスロータです。この最新のテクノロジーが小型化、高出力化そして低慣性化を可能としました。
