仕様

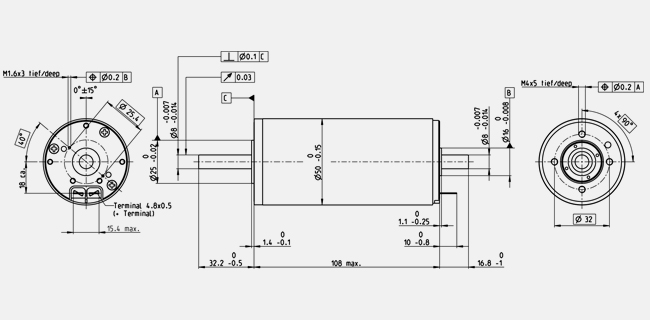

Information: Drawings are not in scale.
| 公称電圧時のデータ |
| 公称電圧 |
36 V |
| 無負荷回転数 |
5680 rpm |
| 無負荷電流 |
147 mA |
| 最大連続トルク時の回転数 |
5420 rpm |
| 最大連続トルク |
418 mNm |
| 最大連続電流 |
7.07 A |
| 停動トルク |
8920 mNm |
| 起動電流 |
148 A |
| 最大効率 |
94 % |
| モータ固有値 |
| 端子間抵抗 |
0.244 Ω |
| 端子間インダクタンス |
0.177 mH |
| トルク定数 |
60.4 mNm/A |
| 回転数定数 |
158 rpm/V |
| 回転数/トルク勾配 |
0.638 rpm/mNm |
| 機械的時定数 |
3.5 ms |
| ロータ慣性モーメント |
525 gcm² |
| 熱特性 |
| 熱抵抗（ハウジング/周囲間） |
3.59 K/W |
| 熱抵抗（巻線/ハウジング間） |
1.24 K/W |
| 巻線熱時定数 |
71.6 s |
| モータ熱時定数 |
1510 s |
| 周囲温度 |
-30...+100 °C |
| 最高巻線許容温度 |
+125 °C |
| 機械的特性 |
| ベアリング･タイプ |
Waelzlager |
| 最大許容回転数 |
9500 rpm |
| スラストがた |
0 mm、ラジアル荷重 < 11.5 N の場合 |
|
0.1 mm、ラジアル荷重 > 11.5 N の場合 |
| ラジアルがた |
0.03 mm |
| 最大スラスト荷重（ダイナミック） |
30 N |
| 最大挿入力（スタティック） |
150 N |
| （スタティック、シャフト支持） |
6000 N |
| 最大ラジアル荷重 |
110 N、フランジから 15 mm |
| その他の仕様 |
| 永久磁石磁極ペア数 |
1 |
| コミュテータ･セグメント数 |
15 |
| オートクレーブ･サイクル数 |
0 |
| 製品 |
| 質量 |
1100 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
説明
高品質を誇るマクソンDCモータは、高性能の永久磁石を内蔵した高品質コアレスモータです。このモータの心臓部は国際特許のコアレスロータです。この最新のテクノロジーが小型化、高出力化そして低慣性化を可能としました。
