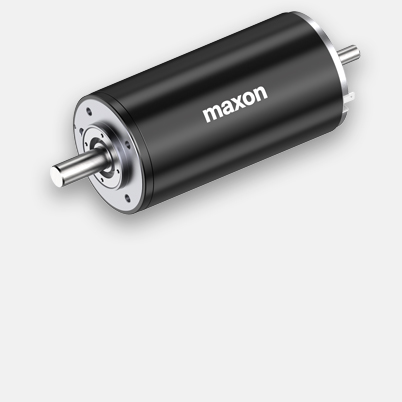

RE 65 Ø65 mm, グラファイトブラシ, 250 Watt
製品番号 353297
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 147,200 |
| 5-19 | JPY 132,100 | |
| 20-49 | JPY 120,100 | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

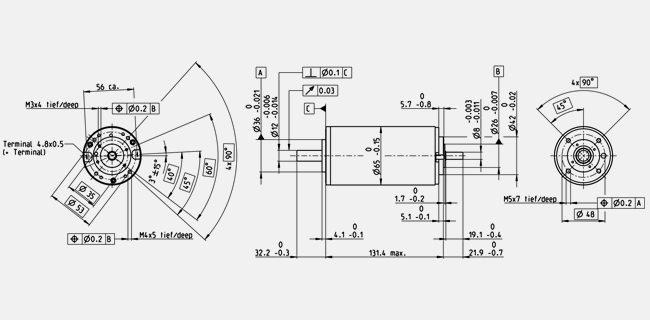

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 48 V |
| 無負荷回転数 | 3670 rpm |
| 無負荷電流 | 289 mA |
| 最大連続トルク時の回転数 | 3420 rpm |
| 最大連続トルク | 800 mNm |
| 最大連続電流 | 6.8 A |
| 停動トルク | 16100 mNm |
| 起動電流 | 131 A |
| 最大効率 | 88 % |
| モータ固有値 | |
| 端子間抵抗 | 0.365 Ω |
| 端子間インダクタンス | 0.161 mH |
| トルク定数 | 123 mNm/A |
| 回転数定数 | 77.8 rpm/V |
| 回転数/トルク勾配 | 0.231 rpm/mNm |
| 機械的時定数 | 3.25 ms |
| ロータ慣性モーメント | 1340 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 1.3 K/W |
| 熱抵抗（巻線/ハウジング間） | 1.85 K/W |
| 巻線熱時定数 | 123 s |
| モータ熱時定数 | 1060 s |
| 周囲温度 | -30...+100 °C |
| 最高巻線許容温度 | +125 °C |
| 機械的特性 | |
| ベアリング･タイプ | Waelzlager |
| 最大許容回転数 | 5500 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 25 N の場合 |
| 0.1 mm、ラジアル荷重 > 25 N の場合 | |
| ラジアルがた | 0.03 mm |
| 最大スラスト荷重（ダイナミック） | 70 N |
| 最大挿入力（スタティック） | 420 N |
| （スタティック、シャフト支持） | 12000 N |
| 最大ラジアル荷重 | 350 N、フランジから 15 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 2 |
| コミュテータ･セグメント数 | 26 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 2100 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
