| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 12,400 |
| 5-19 | JPY 11,300 | |
| 20-49 | JPY 10,300 | |
| over 50 | お問い合わせください |
NRND (Not Recommended for New Designs): この製品は今後も入手することが可能ですが、新製品には推奨していません。代替品については営業部までお気軽にご相談ください。
仕様
テクニカルイラスト

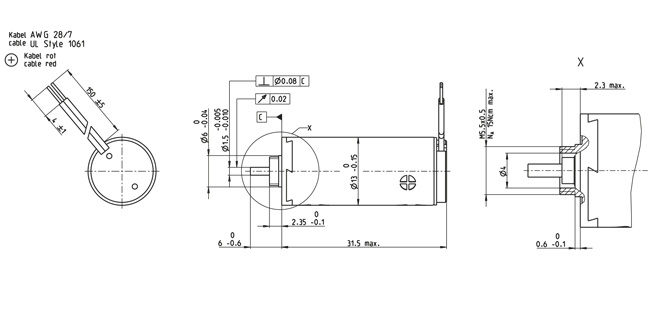

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 4.8 V |
| 無負荷回転数 | 11500 rpm |
| 無負荷電流 | 17.5 mA |
| 最大連続トルク時の回転数 | 9050 rpm |
| 最大連続トルク | 1.84 mNm |
| 最大連続電流 | 0.48 A |
| 停動トルク | 8.56 mNm |
| 起動電流 | 2.16 A |
| 最大効率 | 83 % |
| モータ固有値 | |
| 端子間抵抗 | 2.22 Ω |
| 端子間インダクタンス | 0.0534 mH |
| トルク定数 | 3.96 mNm/A |
| 回転数定数 | 2410 rpm/V |
| 回転数/トルク勾配 | 1350 rpm/mNm |
| 機械的時定数 | 7.5 ms |
| ロータ慣性モーメント | 0.53 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 37 K/W |
| 熱抵抗（巻線/ハウジング間） | 10 K/W |
| 巻線熱時定数 | 6.83 s |
| モータ熱時定数 | 277 s |
| 周囲温度 | -20...+65 °C |
| 最高巻線許容温度 | +85 °C |
| 機械的特性 | |
| ベアリング･タイプ | 焼結ベアリング |
| 最大許容回転数 | 19000 rpm |
| スラストがた | 0.05 - 0.15 mm |
| ラジアルがた | 0.014 mm |
| 最大スラスト荷重（ダイナミック） | 0.8 N |
| 最大挿入力（スタティック） | 35 N |
| 最大ラジアル荷重 | 1.4 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| コミュテータ･セグメント数 | 7 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 24 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
