仕様
テクニカルイラスト

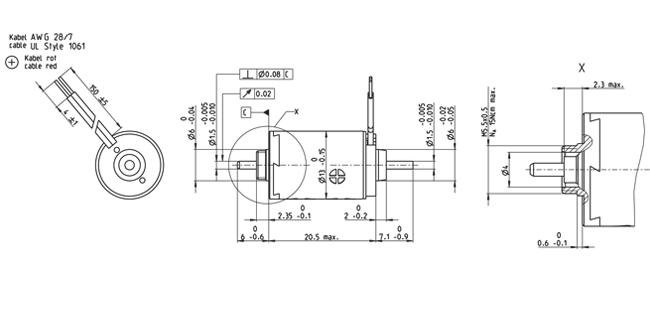

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 6 V |
| 無負荷回転数 | 7030 rpm |
| 無負荷電流 | 8.16 mA |
| 最大連続トルク時の回転数 | 1580 rpm |
| 最大連続トルク | 1.27 mNm |
| 最大連続電流 | 0.168 A |
| 停動トルク | 1.68 mNm |
| 起動電流 | 0.214 A |
| 最大効率 | 66 % |
| モータ固有値 | |
| 端子間抵抗 | 28.1 Ω |
| 端子間インダクタンス | 0.532 mH |
| トルク定数 | 7.84 mNm/A |
| 回転数定数 | 1220 rpm/V |
| 回転数/トルク勾配 | 4360 rpm/mNm |
| 機械的時定数 | 13.9 ms |
| ロータ慣性モーメント | 0.305 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 47.5 K/W |
| 熱抵抗（巻線/ハウジング間） | 14 K/W |
| 巻線熱時定数 | 5.02 s |
| モータ熱時定数 | 186 s |
| 周囲温度 | -20...+65 °C |
| 最高巻線許容温度 | +85 °C |
| 機械的特性 | |
| ベアリング･タイプ | 焼結ベアリング |
| 最大許容回転数 | 11000 rpm |
| スラストがた | 0.05 - 0.15 mm |
| ラジアルがた | 0.014 mm |
| 最大スラスト荷重（ダイナミック） | 0.8 N |
| 最大挿入力（スタティック） | 35 N |
| （スタティック、シャフト支持） | 240 N |
| 最大ラジアル荷重 | 1.4 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| コミュテータ･セグメント数 | 7 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 15 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
