仕様
テクニカルイラスト

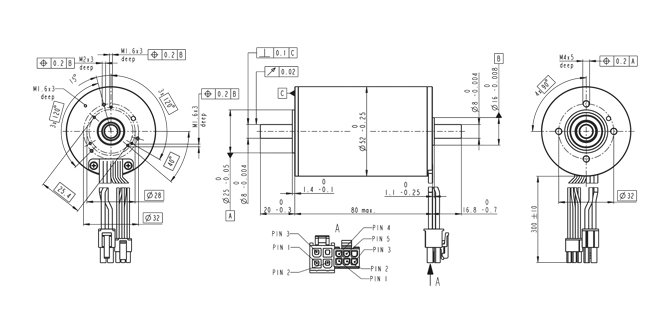

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 48 V |
| 無負荷回転数 | 5000 rpm |
| 無負荷電流 | 467 mA |
| 最大連続トルク時の回転数 | 4750 rpm |
| 最大連続トルク | 298 mNm |
| 最大連続電流 | 3.59 A |
| 停動トルク | 17900 mNm |
| 起動電流 | 197 A |
| 最大効率 | 90 % |
| モータ固有値 | |
| 端子間抵抗 | 0.244 Ω |
| 端子間インダクタンス | 0.315 mH |
| トルク定数 | 91 mNm/A |
| 回転数定数 | 105 rpm/V |
| 回転数/トルク勾配 | 0.281 rpm/mNm |
| 機械的時定数 | 0.415 ms |
| ロータ慣性モーメント | 141 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 4.32 K/W |
| 熱抵抗（巻線/ハウジング間） | 0.63 K/W |
| 巻線熱時定数 | 19.4 s |
| モータ熱時定数 | 1770 s |
| 周囲温度 | -40...+100 °C |
| 最高巻線許容温度 | +155 °C |
| 機械的特性 | |
| 最大許容回転数 | 6000 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 11.5 N の場合 |
| 0.1 mm、ラジアル荷重 > 11.5 N の場合 | |
| 最大スラスト荷重（ダイナミック） | 30 N |
| 最大挿入力（スタティック） | 150 N |
| （スタティック、シャフト支持） | 6000 N |
| 最大ラジアル荷重 | 110 N、フランジから 15 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 7 |
| 位相数 | 3 |
| 製品 | |
| 質量 | 820 g |
-
