詳細

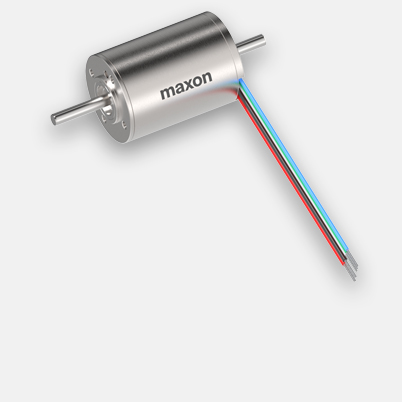

EC-i 30 Ø30 mm, ブラシレス, 20 Watt, 電子回路内蔵, Enable

製品番号 618864

EC-i 30 Ø30 mm, ブラシレス, 20 Watt, 電子回路内蔵, Enable
価格体系 数量 単価
税抜価格 1-4 JPY 41,600
5-19 JPY 35,500
20-49 JPY 29,300
over 50 お問い合わせください

仕様

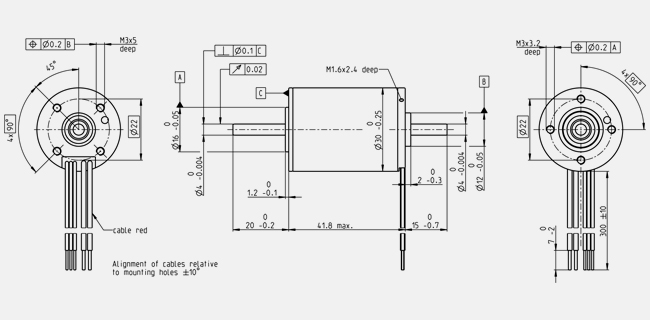

テクニカルイラスト

Information: Drawings are not in scale.

公称電圧時のデータ
公称電圧 24 V
無負荷回転数 6000 rpm
無負荷電流 107 mA
最大連続トルク時の回転数 6000 rpm
最大連続トルク 32.6 mNm
最大連続電流 1.19 A
停動トルク 105 mNm
起動電流 6.5 A
最大効率 75 %
モータ固有値
運転モード 回転数
端子間抵抗 0.292 Ω
端子間インダクタンス 0.28 mH
トルク定数 19.4 mNm/A
回転数定数 491 rpm/V
回転数/トルク勾配 7.38 rpm/mNm
機械的時定数 0.517 ms
ロータ慣性モーメント 6.69 gcm²
回転数指令値入力 0.42..10.1
回転数/設定値電圧勾配 600 rpm/V
回転数範囲 250..6060
熱特性
熱抵抗(ハウジング/周囲間) 13 K/W
熱抵抗(巻線/ハウジング間) 5.89 K/W
巻線熱時定数 34.1 s
モータ熱時定数 1040 s
周囲温度 -40...+100 °C
最高巻線許容温度 +155 °C
機械的特性
ベアリング・タイプ Waelzlager
最大許容回転数 6000 rpm
スラストがた 0 mm、ラジアル荷重 < 10 N の場合
0.14 mm、ラジアル荷重 > 10 N の場合
最大スラスト荷重(ダイナミック) 9 N
最大挿入力(スタティック) 48.8 N
(スタティック、シャフト支持) 2510 N
最大ラジアル荷重 30 N、フランジから 10 mm
その他の仕様
永久磁石磁極ペア数 4
位相数 3
オートクレーブ・サイクル数 0
製品
質量 160 g
  • 範囲グラフ

    Continuous operation range


    Short term operation range


説明

ブラシレスEC-iモータには4象限回転数制御装置が内蔵されており、使い勝手の良さと高いダイナミック性が人気です。 スチール製のフランジとハウジングを持つ堅牢な設計は多様な用途に対応します。 お好みのEC-iドライブを今すぐオンラインでご注文いただけます。
