詳細

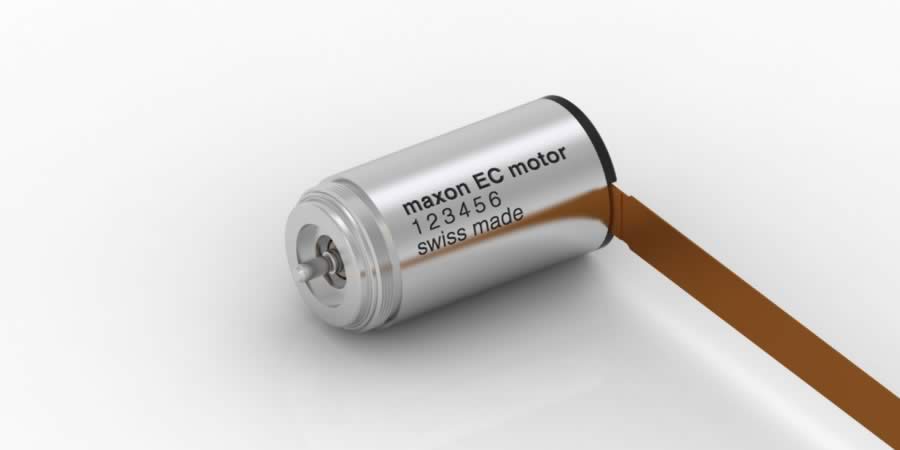

EC 13 Ø13 mm, ブラシレス, 6 Watt, センサレス
製品番号 305194
この製品は現在ではご注文できません。 お問い合わせフォームを使ってサポート窓口までお問い合わせください。 ありがとうございました。
仕様
| 公称電圧時のデータ |
| 公称電圧 |
24 V |
| 無負荷回転数 |
26300 rpm |
| 無負荷電流 |
32.6 mA |
| 最大連続トルク時の回転数 |
18300 rpm |
| 最大連続トルク |
2.41 mNm |
| 最大連続電流 |
0.313 A |
| 停動トルク |
8.2 mNm |
| 起動電流 |
0.973 A |
| 最大効率 |
67 % |
| モータ固有値 |
| 端子間抵抗 |
24.7 Ω |
| 端子間インダクタンス |
0.000357 mH |
| トルク定数 |
8.43 mNm/A |
| 回転数定数 |
1130 rpm/V |
| 回転数/トルク勾配 |
3320 rpm/mNm |
| 機械的時定数 |
5.73 ms |
| ロータ慣性モーメント |
0.165 gcm² |
| 熱特性 |
| 熱抵抗（ハウジング/周囲間） |
32 K/W |
| 熱抵抗（巻線/ハウジング間） |
2.46 K/W |
| 巻線熱時定数 |
0.715 s |
| モータ熱時定数 |
188 s |
| 周囲温度 |
-40...+100 °C |
| 最高巻線許容温度 |
+155 °C |
| 機械的特性 |
| ベアリング･タイプ |
ボールベアリング |
| 最大許容回転数 |
50000 rpm |
| スラストがた |
0 - 0.05 mm |
| 最大スラスト荷重（ダイナミック） |
0.8 N |
| 最大挿入力（スタティック） |
18 N |
| （スタティック、シャフト支持） |
250 N |
| 最大ラジアル荷重 |
4 N、フランジから 5 mm |
| その他の仕様 |
| 永久磁石磁極ペア数 |
1 |
| 位相数 |
3 |
| オートクレーブ･サイクル数 |
0 |
| 製品 |
| 質量 |
19 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
説明
EC（電子整流）モータは、優れたトルク特性、高出力、非常に広い回転数範囲、長寿命を特長としています。
