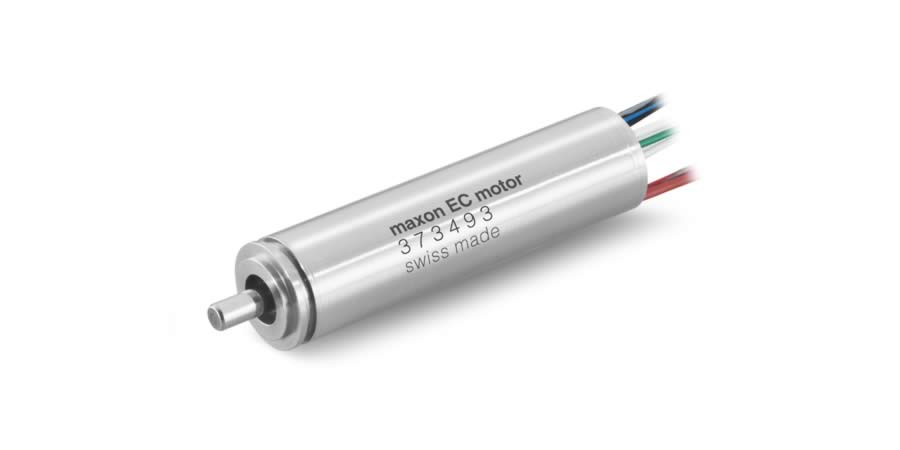

仕様
テクニカルイラスト

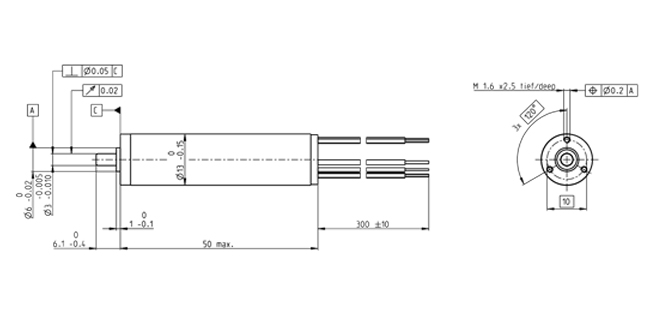

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 24 V |
| 無負荷回転数 | 73400 rpm |
| 無負荷電流 | 135 mA |
| 最大連続トルク時の回転数 | 69200 rpm |
| 最大連続トルク | 7.17 mNm |
| 最大連続電流 | 2.42 A |
| 停動トルク | 146 mNm |
| 起動電流 | 46.8 A |
| 最大効率 | 90 % |
| モータ固有値 | |
| 端子間抵抗 | 0.513 Ω |
| 端子間インダクタンス | 0.000026 mH |
| トルク定数 | 3.11 mNm/A |
| 回転数定数 | 3070 rpm/V |
| 回転数/トルク勾配 | 506 rpm/mNm |
| 機械的時定数 | 1.91 ms |
| ロータ慣性モーメント | 0.36 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 19.2 K/W |
| 熱抵抗（巻線/ハウジング間） | 2.44 K/W |
| 巻線熱時定数 | 2.68 s |
| モータ熱時定数 | 422 s |
| 周囲温度 | -40...+135 °C |
| 最高巻線許容温度 | +155 °C |
| 機械的特性 | |
| ベアリング･タイプ | ボールベアリング |
| 最大許容回転数 | 90000 rpm |
| スラストがた | 0 - 0.85 mm |
| 最大スラスト荷重（ダイナミック） | 6 N |
| 最大挿入力（スタティック） | 7 N |
| （スタティック、シャフト支持） | 0 N |
| 最大ラジアル荷重 | 4 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| 位相数 | 3 |
| オートクレーブ･サイクル数 | 2000 |
| 製品 | |
| 質量 | 44 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
