仕様
テクニカルイラスト

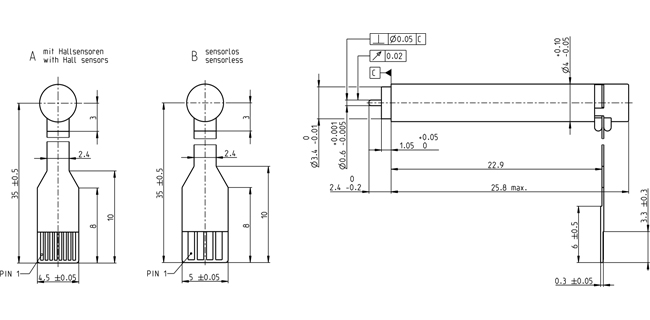

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 6 V |
| 無負荷回転数 | 30500 rpm |
| 無負荷電流 | 18.9 mA |
| 最大連続トルク時の回転数 | 13400 rpm |
| 最大連続トルク | 0.341 mNm |
| 最大連続電流 | 0.206 A |
| 停動トルク | 0.641 mNm |
| 起動電流 | 0.36 A |
| 最大効率 | 60 % |
| モータ固有値 | |
| 端子間抵抗 | 16.7 Ω |
| 端子間インダクタンス | 0.000323 mH |
| トルク定数 | 1.78 mNm/A |
| 回転数定数 | 5360 rpm/V |
| 回転数/トルク勾配 | 50200 rpm/mNm |
| 機械的時定数 | 0.867 ms |
| ロータ慣性モーメント | 0.00164 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 84 K/W |
| 熱抵抗（巻線/ハウジング間） | 16.7 K/W |
| 巻線熱時定数 | 1.3 s |
| モータ熱時定数 | 76.4 s |
| 周囲温度 | -20...+80 °C |
| 最高巻線許容温度 | +125 °C |
| 機械的特性 | |
| ベアリング･タイプ | ボールベアリング |
| 最大許容回転数 | 50000 rpm |
| スラストがた | 0.06 - 0.06 mm |
| 最大スラスト荷重（ダイナミック） | 0.1 N |
| 最大挿入力（スタティック） | 10 N |
| （スタティック、シャフト支持） | 10 N |
| 最大ラジアル荷重 | 0.2 N、フランジから 2 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| 位相数 | 3 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 2 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
説明

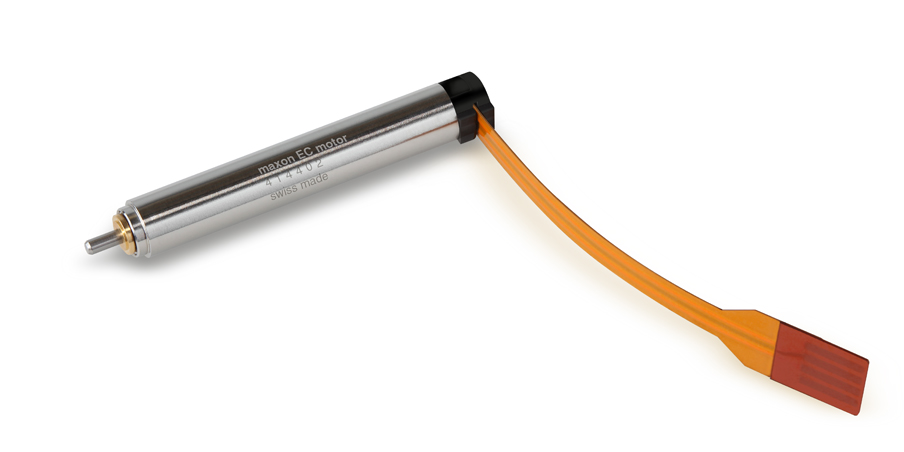

コアレス巻線付きのブラシレスECモータは、非常に広い回転数範囲、高出力、優れた制御特性、そしてもちろん、その卓越した長寿命で突出しています。
EC 4には2種類の長さがあり、ホールセンサ付きまたはセンサレスで入手可能です。このモータをプラネタリギアヘッドGP 4 Cと組み合わせ、高トルクを実現します。今すぐお好みのECドライブをオンラインでご注文できます。
