仕様

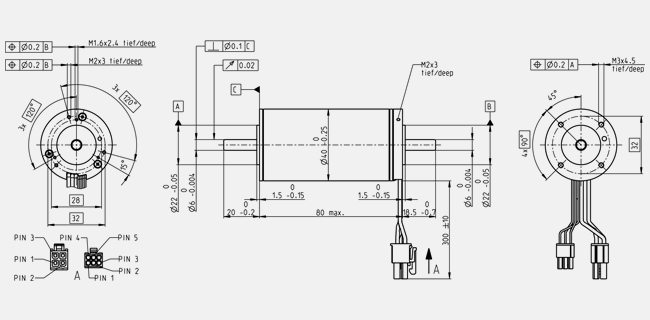

Information: Drawings are not in scale.
| 公称電圧時のデータ |
| 公称電圧 |
42 V |
| 無負荷回転数 |
10100 rpm |
| 無負荷電流 |
243 mA |
| 最大連続トルク時の回転数 |
9380 rpm |
| 最大連続トルク |
160 mNm |
| 最大連続電流 |
4.21 A |
| 停動トルク |
2740 mNm |
| 起動電流 |
69.1 A |
| 最大効率 |
89 % |
| モータ固有値 |
| 端子間抵抗 |
0.608 Ω |
| 端子間インダクタンス |
0.246 mH |
| トルク定数 |
39.6 mNm/A |
| 回転数定数 |
241 rpm/V |
| 回転数/トルク勾配 |
3.7 rpm/mNm |
| 機械的時定数 |
2.08 ms |
| ロータ慣性モーメント |
53.8 gcm² |
| 熱特性 |
| 熱抵抗（ハウジング/周囲間） |
5.21 K/W |
| 熱抵抗（巻線/ハウジング間） |
1.05 K/W |
| 巻線熱時定数 |
17 s |
| モータ熱時定数 |
1910 s |
| 周囲温度 |
-40...+100 °C |
| 最高巻線許容温度 |
+155 °C |
| 機械的特性 |
| ベアリング･タイプ |
ボールベアリング |
| 最大許容回転数 |
18000 rpm |
| スラストがた |
0 mm、ラジアル荷重 < 9 N の場合 |
|
0.14 mm、ラジアル荷重 > 9 N の場合 |
| 最大スラスト荷重（ダイナミック） |
23 N |
| 最大挿入力（スタティック） |
106 N |
| （スタティック、シャフト支持） |
5500 N |
| 最大ラジアル荷重 |
75 N、フランジから 5 mm |
| その他の仕様 |
| 永久磁石磁極ペア数 |
1 |
| 位相数 |
3 |
| オートクレーブ･サイクル数 |
0 |
| 製品 |
| 質量 |
580 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
説明
EC（電子整流）モータは、優れたトルク特性、高出力、非常に広い回転数範囲、長寿命を特長としています。
