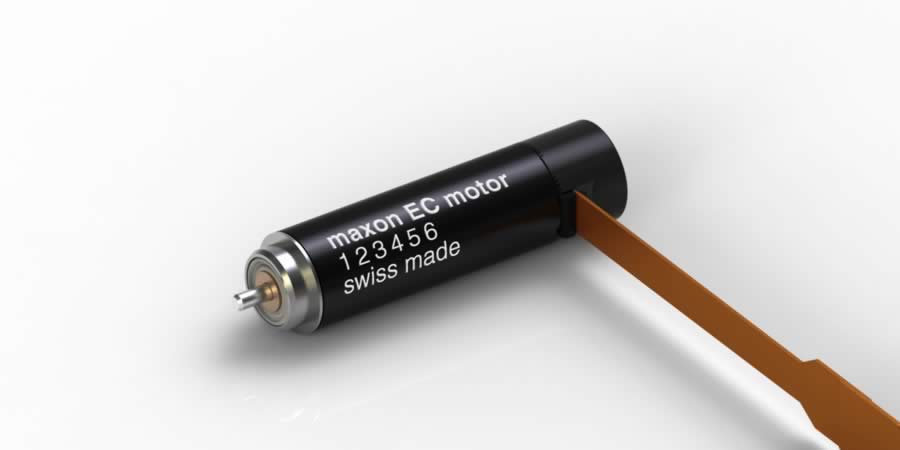

EC 6 Ø6 mm, ブラシレス, 1.2 Watt, ホールセンサ内蔵

製品番号 250101

EC 6 Ø6 mm, ブラシレス, 1.2 Watt, ホールセンサ内蔵
価格体系 数量 単価
税抜価格 1-4 JPY 33,500
5-19 JPY 29,100
20-49 JPY 24,200
over 50 お問い合わせください

NRND (Not Recommended for New Designs): この製品は今後も入手することが可能ですが、新製品には推奨していません。代替品については営業部までお気軽にご相談ください。

仕様

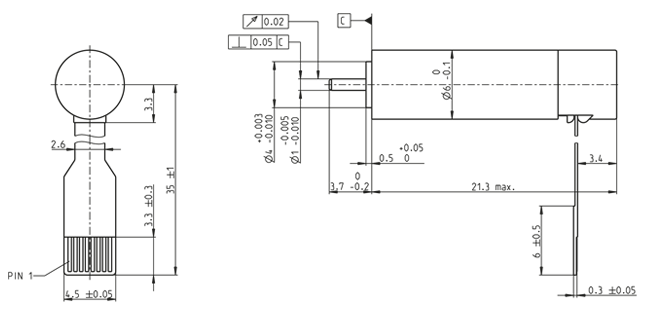

テクニカルイラスト

Information: Drawings are not in scale.

公称電圧時のデータ
公称電圧 12 V
無負荷回転数 31800 rpm
無負荷電流 25.1 mA
最大連続トルク時の回転数 9790 rpm
最大連続トルク 0.261 mNm
最大連続電流 0.109 A
停動トルク 0.439 mNm
起動電流 0.147 A
最大効率 36 %
モータ固有値
端子間抵抗 81.5 Ω
端子間インダクタンス 0.602 mH
トルク定数 2.98 mNm/A
回転数定数 3200 rpm/V
回転数/トルク勾配 87400 rpm/mNm
機械的時定数 4.58 ms
ロータ慣性モーメント 0.005 gcm²
熱特性
熱抵抗(ハウジング/周囲間) 64 K/W
熱抵抗(巻線/ハウジング間) 9.7 K/W
巻線熱時定数 0.923 s
モータ熱時定数 68.5 s
周囲温度 -20...+100 °C
最高巻線許容温度 +125 °C
機械的特性
ベアリング・タイプ ボールベアリング
最大許容回転数 100000 rpm
スラストがた 0 mm、ラジアル荷重 < 0.15 N の場合
0.06 mm、ラジアル荷重 > 0.15 N の場合
最大スラスト荷重(ダイナミック) 0.1 N
最大挿入力(スタティック) 10 N
最大ラジアル荷重 2 N、フランジから 2 mm
その他の仕様
永久磁石磁極ペア数 1
位相数 3
オートクレーブ・サイクル数 0
製品
質量 3 g
  • 範囲グラフ

    Continuous operation range


    Short term operation range


説明

EC(電子整流)モータは、優れたトルク特性、高出力、非常に広い回転数範囲、長寿命を特長としています。
