この製品は現在ではご注文できません。 お問い合わせフォームを使ってサポート窓口までお問い合わせください。 ありがとうございました。
仕様
テクニカルイラスト

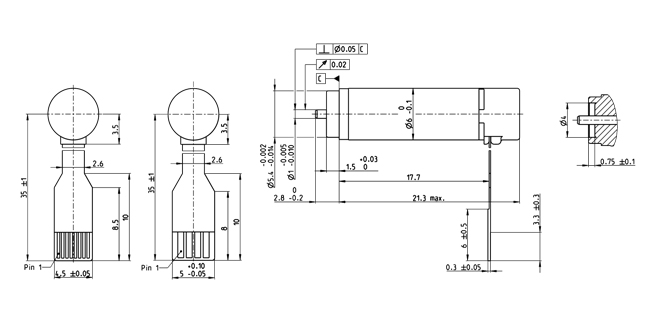

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 6 V |
| 無負荷回転数 | 62700 rpm |
| 無負荷電流 | 58.8 mA |
| 最大連続トルク時の回転数 | 44900 rpm |
| 最大連続トルク | 0.412 mNm |
| 最大連続電流 | 0.517 A |
| 停動トルク | 1.52 mNm |
| 起動電流 | 1.72 A |
| 最大効率 | 67 % |
| モータ固有値 | |
| 端子間抵抗 | 3.49 Ω |
| 端子間インダクタンス | 0.0301 mH |
| トルク定数 | 0.882 mNm/A |
| 回転数定数 | 10800 rpm/V |
| 回転数/トルク勾配 | 42800 rpm/mNm |
| 機械的時定数 | 3.15 ms |
| ロータ慣性モーメント | 0.00703 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 65.8 K/W |
| 熱抵抗（巻線/ハウジング間） | 13.2 K/W |
| 巻線熱時定数 | 1.31 s |
| モータ熱時定数 | 70.4 s |
| 周囲温度 | -20...+100 °C |
| 最高巻線許容温度 | +125 °C |
| 機械的特性 | |
| ベアリング･タイプ | ボールベアリング |
| 最大許容回転数 | 100000 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 0.15 N の場合 |
| 0.06 mm、ラジアル荷重 > 0.15 N の場合 | |
| 最大スラスト荷重（ダイナミック） | 0.1 N |
| 最大挿入力（スタティック） | 10 N |
| （スタティック、シャフト支持） | 113 N |
| 最大ラジアル荷重 | 2 N、フランジから 2 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 1 |
| 位相数 | 3 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 3 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
