この製品は製造を終了しています。在庫注文の可否や代替品については営業部にお問い合わせください。

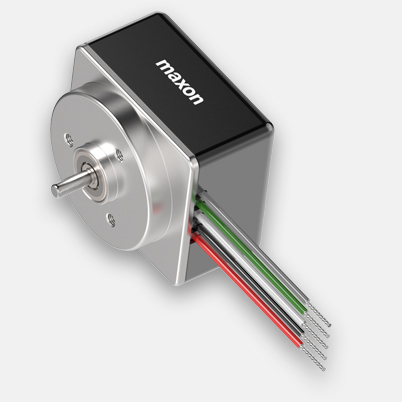

仕様
テクニカルイラスト

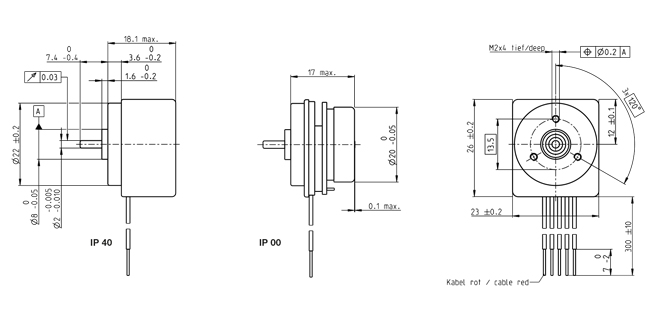

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 24 V |
| 無負荷回転数 | 6000 rpm |
| 無負荷電流 | 14.7 mA |
| 最大連続トルク時の回転数 | 6000 rpm |
| 最大連続トルク | 3.55 mNm |
| 最大連続電流 | 0.208 A |
| 停動トルク | 6.13 mNm |
| 起動電流 | 0.73 A |
| 最大効率 | 52 % |
| モータ固有値 | |
| 運転モード | 回転数 |
| 端子間抵抗 | 9.39 Ω |
| 端子間インダクタンス | 1.3 mH |
| トルク定数 | 8.4 mNm/A |
| 回転数定数 | 1140 rpm/V |
| 回転数/トルク勾配 | 1270 rpm/mNm |
| 機械的時定数 | 42.6 ms |
| ロータ慣性モーメント | 3.2 gcm² |
| 回転数指令値入力 | 0.33..10.8 |
| 回転数/設定値電圧勾配 | 600 rpm/V |
| 回転数範囲 | 200..6480 |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 13 K/W |
| 熱抵抗（巻線/ハウジング間） | 10 K/W |
| 巻線熱時定数 | 4.38 s |
| モータ熱時定数 | 195 s |
| 周囲温度 | -40...+85 °C |
| 最高巻線許容温度 | +125 °C |
| 機械的特性 | |
| ベアリング･タイプ | ボールベアリング |
| 最大許容回転数 | 6480 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 2 N の場合 |
| 0.14 mm、ラジアル荷重 > 2 N の場合 | |
| 最大スラスト荷重（ダイナミック） | 1.8 N |
| 最大挿入力（スタティック） | 26 N |
| （スタティック、シャフト支持） | 200 N |
| 最大ラジアル荷重 | 11 N、フランジから 5 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 4 |
| 位相数 | 3 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 30 g |
