| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 12,300 |
| 5-19 | JPY 10,800 | |
| 20-49 | JPY 9,100 | |
| over 50 | お問い合わせください |
NRND (Not Recommended for New Designs): この製品は今後も入手することが可能ですが、新製品には推奨していません。代替品については営業部までお気軽にご相談ください。
仕様
テクニカルイラスト

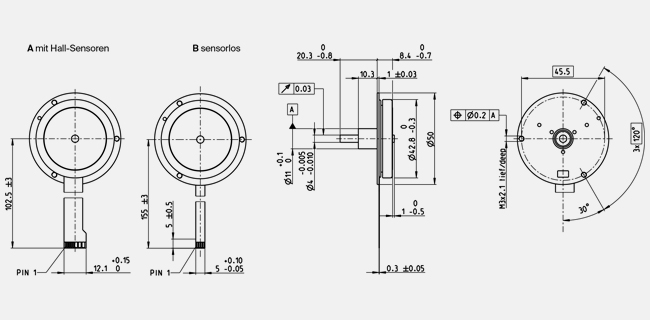

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 24 V |
| 無負荷回転数 | 7310 rpm |
| 無負荷電流 | 47.6 mA |
| 最大連続トルク時の回転数 | 4390 rpm |
| 最大連続トルク | 27 mNm |
| 最大連続電流 | 0.766 A |
| 停動トルク | 114 mNm |
| 起動電流 | 3.74 A |
| 最大効率 | 79 % |
| モータ固有値 | |
| 端子間抵抗 | 6.42 Ω |
| 端子間インダクタンス | 2.75 mH |
| トルク定数 | 30.5 mNm/A |
| 回転数定数 | 313 rpm/V |
| 回転数/トルク勾配 | 65.9 rpm/mNm |
| 機械的時定数 | 36.1 ms |
| ロータ慣性モーメント | 52.3 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 6.89 K/W |
| 熱抵抗（巻線/ハウジング間） | 5.65 K/W |
| 巻線熱時定数 | 11.2 s |
| モータ熱時定数 | 196 s |
| 周囲温度 | -40...+100 °C |
| 最高巻線許容温度 | +125 °C |
| 機械的特性 | |
| ベアリング･タイプ | ボールベアリング |
| 最大許容回転数 | 10000 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 5 N の場合 |
| 0.6 mm、ラジアル荷重 > 5 N の場合 | |
| 最大スラスト荷重（ダイナミック） | 4.8 N |
| 最大挿入力（スタティック） | 45 N |
| （スタティック、シャフト支持） | 1000 N |
| 最大ラジアル荷重 | 12.5 N、フランジから 15 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 8 |
| 位相数 | 3 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 57 g |
