仕様

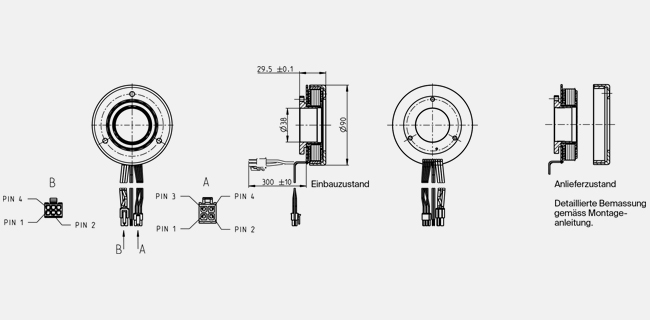

Information: Drawings are not in scale.
| 公称電圧時のデータ |
| 公称電圧 |
24 V |
| 無負荷回転数 |
3170 rpm |
| 無負荷電流 |
658 mA |
| 最大連続トルク時の回転数 |
2710 rpm |
| 最大連続トルク |
462 mNm |
| 最大連続電流 |
6.44 A |
| 停動トルク |
4980 mNm |
| 起動電流 |
108 A |
| 最大効率 |
85 % |
| モータ固有値 |
| 端子間抵抗 |
0.223 Ω |
| 端子間インダクタンス |
0.232 mH |
| トルク定数 |
71.2 mNm/A |
| 回転数定数 |
134 rpm/V |
| 回転数/トルク勾配 |
0.42 rpm/mNm |
| 機械的時定数 |
14 ms |
| ロータ慣性モーメント |
3170 gcm² |
| 熱特性 |
| 熱抵抗（ハウジング/周囲間） |
1.76 K/W |
| 熱抵抗（巻線/ハウジング間） |
3.71 K/W |
| 巻線熱時定数 |
69.8 s |
| モータ熱時定数 |
261 s |
| 周囲温度 |
-40...+100 °C |
| 最高巻線許容温度 |
+125 °C |
| 機械的特性 |
| ベアリング･タイプ |
keine |
| 最大許容回転数 |
5000 rpm |
| スラストがた |
-1 mm、ラジアル荷重 < 0 N の場合 |
|
0 mm、ラジアル荷重 > 0 N の場合 |
| 最大スラスト荷重（ダイナミック） |
0 N |
| 最大挿入力（スタティック） |
0 N |
| （スタティック、シャフト支持） |
0 N |
| 最大ラジアル荷重 |
0 N、フランジから 10 mm |
| その他の仕様 |
| 永久磁石磁極ペア数 |
11 |
| 位相数 |
3 |
| オートクレーブ･サイクル数 |
0 |
| 製品 |
| 質量 |
490 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
説明
EC framelessモー タはBLDCモータキットです。 このキットでは、ロータとステータはベアリングやモータ軸なしの分離した状態で提供され、組み立てる時点で初めて相互に接続されることになります。 フラットな形状、高トルク、ケーブルグランド用の十分なスペースにより、さまざまな用途に高い統合性を発揮します。
