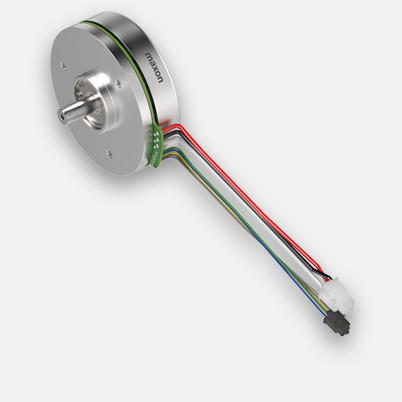

仕様
テクニカルイラスト

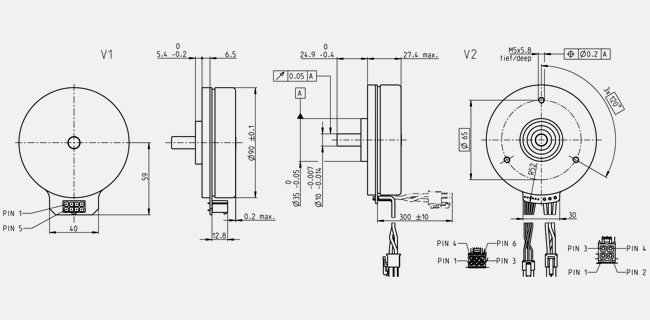

- 外形寸法図
Information: Drawings are not in scale.
| 公称電圧時のデータ | |
| 公称電圧 | 24 V |
| 無負荷回転数 | 3170 rpm |
| 無負荷電流 | 658 mA |
| 最大連続トルク時の回転数 | 2710 rpm |
| 最大連続トルク | 462 mNm |
| 最大連続電流 | 6.44 A |
| 停動トルク | 4980 mNm |
| 起動電流 | 108 A |
| 最大効率 | 85 % |
| モータ固有値 | |
| 端子間抵抗 | 0.223 Ω |
| 端子間インダクタンス | 0.232 mH |
| トルク定数 | 71.2 mNm/A |
| 回転数定数 | 134 rpm/V |
| 回転数/トルク勾配 | 0.42 rpm/mNm |
| 機械的時定数 | 15 ms |
| ロータ慣性モーメント | 3400 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 1.76 K/W |
| 熱抵抗（巻線/ハウジング間） | 3.71 K/W |
| 巻線熱時定数 | 69.8 s |
| モータ熱時定数 | 261 s |
| 周囲温度 | -40...+100 °C |
| 最高巻線許容温度 | +125 °C |
| 機械的特性 | |
| ベアリング･タイプ | ボールベアリング |
| 最大許容回転数 | 5000 rpm |
| スラストがた | {0} {1}、ラジアル荷重 {2} {3} {4} の場合 |
| 0.14 mm、ラジアル荷重 > 58 N の場合 | |
| 最大スラスト荷重（ダイナミック） | 34 N |
| 最大挿入力（スタティック） | 440 N |
| （スタティック、シャフト支持） | 8000 N |
| 最大ラジアル荷重 | 100 N、フランジから 10 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 11 |
| 位相数 | 3 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 655 g |
