EC 90 flat Ø90mm、ブラシレス、220 W、ホールセンサ付き | 開ロータ
製品番号 607942
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 35,100 |
| 5-19 | JPY 29,500 | |
| 20-49 | JPY 25,500 | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

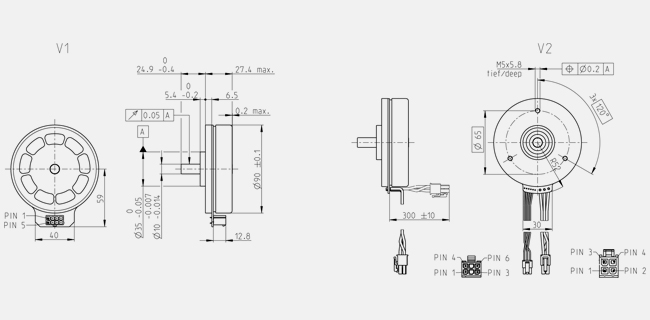

- 外形寸法図
| 公称電圧時のデータ | |
| 公称電圧 | 24 V |
| 無負荷回転数 | 3170 rpm |
| 無負荷電流 | 658 mA |
| 最大連続トルク時の回転数 | 2490 rpm |
| 最大連続トルク | 729 mNm |
| 最大連続電流 | 9.43 A |
| 停動トルク | 5070 mNm |
| 起動電流 | 111 A |
| 最大効率 | 85 % |
| モータ固有値 | |
| 端子間抵抗 | 0.216 Ω |
| 端子間インダクタンス | 0.232 mH |
| トルク定数 | 71.2 mNm/A |
| 回転数定数 | 134 rpm/V |
| 回転数/トルク勾配 | 0.407 rpm/mNm |
| 機械的時定数 | 12.3 ms |
| ロータ慣性モーメント | 2880 gcm² |
| 熱特性 | |
| 熱抵抗（ハウジング/周囲間） | 1.37 K/W |
| 熱抵抗（巻線/ハウジング間） | 1.13 K/W |
| 巻線熱時定数 | 21.3 s |
| モータ熱時定数 | 203 s |
| 周囲温度 | -40...+100 °C |
| 最高巻線許容温度 | +125 °C |
| 機械的特性 | |
| ベアリング･タイプ | ボールベアリング |
| 最大許容回転数 | 5000 rpm |
| スラストがた | 0 mm、ラジアル荷重 < 58 N の場合 |
| 0.14 mm、ラジアル荷重 > 58 N の場合 | |
| 最大スラスト荷重（ダイナミック） | 34 N |
| 最大挿入力（スタティック） | 440 N |
| （スタティック、シャフト支持） | 8000 N |
| 最大ラジアル荷重 | 100 N、フランジから 10 mm |
| その他の仕様 | |
| 永久磁石磁極ペア数 | 11 |
| 位相数 | 3 |
| オートクレーブ･サイクル数 | 0 |
| 製品 | |
| 質量 | 624 g |
説明
扁平型のブラシレスECフラットモータは、その形状により多様なアプリケーションに対応します。 念入りに考案されたシンプルな構造により、大部分の製造工程をオートメーション化することができ、お得な価格が実現しました。開ロータが運転中の冷却をサポートし、連続トルクの向上を達成します。
