仕様

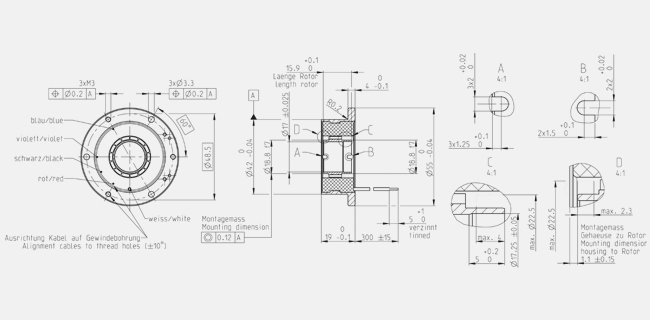

Information: Drawings are not in scale.
| 公称電圧時のデータ |
| 公称電圧 |
24 V |
| 無負荷回転数 |
12400 rpm |
| 無負荷電流 |
261 mA |
| 最大連続トルク時の回転数 |
10100 rpm |
| 最大連続トルク |
96.8 mNm |
| 最大連続電流 |
4.81 A |
| 停動トルク |
641 mNm |
| 起動電流 |
89.9 A |
| 最大効率 |
89 % |
| モータ固有値 |
| 端子間抵抗 |
0.267 Ω |
| 端子間インダクタンス |
0.182 mH |
| トルク定数 |
18.2 mNm/A |
| 回転数定数 |
524 rpm/V |
| 回転数/トルク勾配 |
7.68 rpm/mNm |
| 機械的時定数 |
0.981 ms |
| ロータ慣性モーメント |
12.2 gcm² |
| 熱特性 |
| 熱抵抗（ハウジング/周囲間） |
7.28 K/W |
| 熱抵抗（巻線/ハウジング間） |
0.6 K/W |
| 巻線熱時定数 |
4.46 s |
| モータ熱時定数 |
451 s |
| 周囲温度 |
-40...+100 °C |
| 最高巻線許容温度 |
+155 °C |
| 機械的特性 |
| 最大許容回転数 |
15000 rpm |
| その他の仕様 |
| 永久磁石磁極ペア数 |
7 |
| 位相数 |
3 |
| 製品 |
| 質量 |
125 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
説明

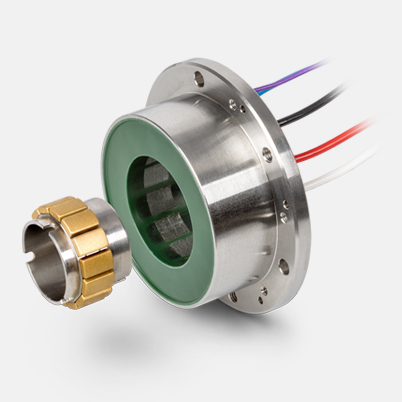

EC frameless DT モータは、内接ロータ技術が搭載された BLDC モータキットです。このキットでは、ロータとステータはベアリングやモータ軸なしの分離した状態で納品され、組み立てる時点で初めて相互に接続されることになります。フラットな形状、高トルク、ケーブルグランド用の十分なスペースにより、あなたの用途にも高い統合性を発揮します。
