エンコーダ ENX 10 EASY, 1 - 1024 カウント/回転
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 16,800* |
| 5-19 | JPY 14,600* | |
| 20-49 | JPY 12,500* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

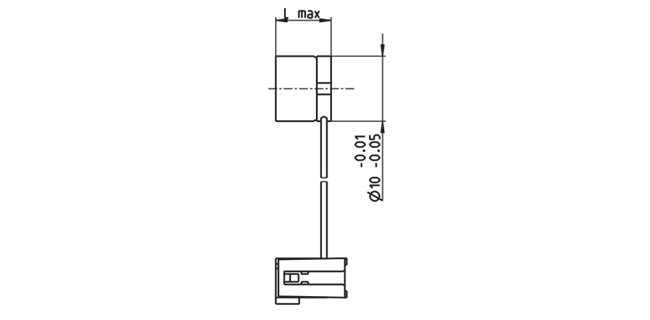

- 外形寸法図
Information: Drawings are not in scale.
| モデル | |
| カウント/回転（分解能） | 1 |
| チャンネル数 | 3 |
| ラインドライバ | RS422 |
| エンコーダ･ハウジング最大長さ | 8.5 mm |
| 最大許容回転数（電気的） | 90000 rpm |
| 最大許容回転数（機械的） | 30000 rpm |
| 技術データ | |
| 電源電圧Vcc | 5.0V ± 10.0% |
| 出力信号 | EIA RS 422 |
| 出力信号 | インクリメンタル |
| ドライバ出力ロジック | Differential, EIA RS 422 |
| 出力電流/チャンネル | -20...20 mA |
| 信号立ち上がり時間 | 20 ns |
| 信号立ち上がり時間測定 | CL=25pF, RL=1kOhm |
| 信号立ち下がり時間 | 20 ns |
| 信号立ち下がり時間測定 | CL=25pF, RL=1kOhm |
| 最小ステート長さ | 125 ns |
| 回転方向 | A before B CW |
| インデックス位置 | A low and B low |
| インデックス信号のチャンネルABとの同期 | Yes |
| 停止時最大電流消費 | 22 mA |
| コード･ホイール最大慣性モーメント | 0.05 gcm² |
| 運転温度 | -40...+100 °C |
| モータ取付孔に対する角度精度 | 360 ° |
| 製品 | |
| 質量 | 5 g |
説明
マクソンENXエンコーダは、堅牢な設計、高品位信号で威力を発揮します。反転信号付きの3チャンネルエンコーダは多くの過酷な環境下においても干渉の少ない機能を保証します。1回転当たりのカウント数は工場出荷時に設定することができます。
お客様一人ひとりの要求に応じてカスタマイズが可能です。
