仕様
テクニカルイラスト

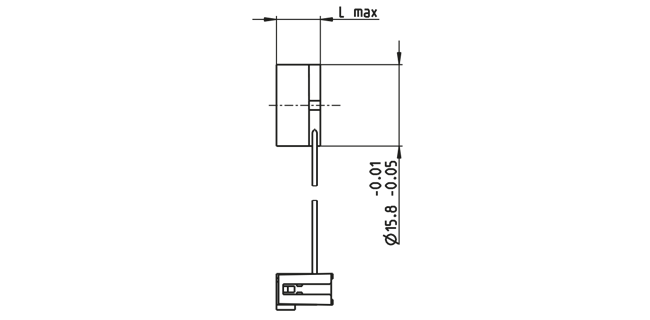

- 外形寸法図
Information: Drawings are not in scale.
| モデル | |
| ステップ数／回転 | 4096 |
| 分解能 | 12 |
| エンコーダ･ハウジング最大長さ | 8.5 mm |
| 最大許容回転数（電気的） | 120000 rpm |
| 最大許容回転数（機械的） | 25000 rpm |
| 技術データ | |
| データコーディング | binary |
| 最小クロック周波数 | 0.6 MHz |
| 最大クロック周波数 | 10 MHz |
| タイムアウト | 2 |
| 電源電圧Vcc | 5.0V ± 10.0% |
| 出力信号 | CMOS |
| 出力信号 | アブソリュート BiSS-C |
| ドライバ出力ロジック | CMOS |
| 出力電流/チャンネル | -20...20 mA |
| 回転方向 | positive Counting CW |
| 停止時最大電流消費 | 17 mA |
| コード･ホイール最大慣性モーメント | 0.1 gcm² |
| 運転温度 | -40...+100 °C |
| モータ取付孔に対する角度精度 | 0 ° |
| 製品 | |
| 質量 | 9 g |
