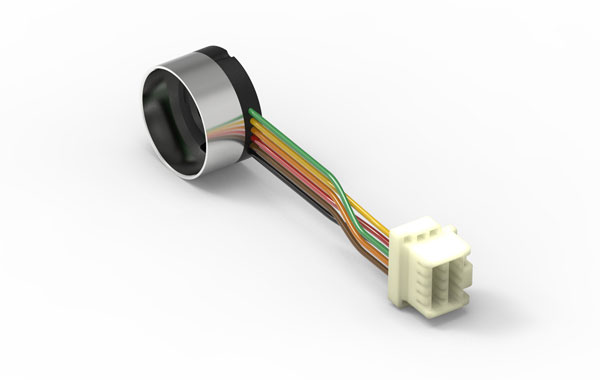

エンコーダENX 16 EASYアブソリュート、SSIインターフェース搭載
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 27,000* |
| 5-19 | JPY 23,500* | |
| 20-49 | JPY 20,100* | |
| over 50 | お問い合わせください |
仕様
| モデル | |
| ステップ数／回転 | 4096 |
| 分解能 | 12 |
| ラインドライバ | RS422 |
| エンコーダ･ハウジング最大長さ | 9 mm |
| 最大許容回転数（電気的） | 90000 rpm |
| 最大許容回転数（機械的） | 30000 rpm |
| 技術データ | |
| データコーディング | gray symmetric |
| 最小クロック周波数 | 0.04 MHz |
| 最大クロック周波数 | 4 MHz |
| タイムアウト | 20 |
| 電源電圧Vcc | 5.0V ± 5.0% |
| 出力信号 | EIA RS 422 |
| 出力信号 | アブソリュート SSI |
| ドライバ出力ロジック | Differential, EIA RS 422 |
| 出力電流/チャンネル | -20...20 mA |
| 信号立ち上がり時間 | 60 ns |
| 信号立ち上がり時間測定 | CL=25pF, RL=1kOhm |
| 信号立ち下がり時間 | 60 ns |
| 信号立ち下がり時間測定 | CL=25pF, RL=1kOhm |
| 回転方向 | positive Counting CW |
| 停止時最大電流消費 | 22 mA |
| コード･ホイール最大慣性モーメント | 0.09 gcm² |
| 運転温度 | -55...+125 °C |
| モータ取付孔に対する角度精度 | 0 ° |
| 製品 | |
| 質量 | 15 g |
説明
maxon ENXアブソリュートエンコーダは、堅牢な設計と高品位信号で威力を発揮します。ENX EASY アブソリュートは1回転あたり4,096ステップのシングルターン・アブソリュートエンコーダで、SSIまたはBiSS-Cインターフェースに対応しています。SSIまたはBiSS-Cの信号プロトコルは工場出荷時にプログラミングすることができます。XTバリエーションは拡張された温度範囲を特徴とし、シングルスリット仕様となっています。プロトコル、ケーブル長さおよびケーブル出し角度はオンラインでカスタマイズできます。
