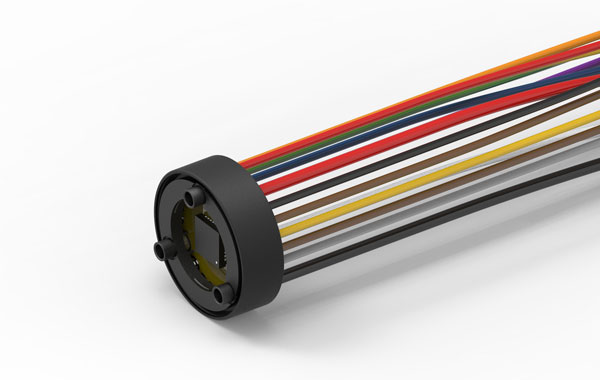

エンコーダENX 19 EASY INT, 1～1024パルス, 3チャンネル差動
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 10,300* |
| 5-19 | JPY 8,100* | |
| 20-49 | JPY 6,600* | |
| over 50 | お問い合わせください |
仕様
| モデル | |
| カウント/回転（分解能） | 1024 |
| チャンネル数 | 3 |
| ラインドライバ | RS422 |
| エンコーダ･ハウジング最大長さ | -1.4 mm |
| 最大許容回転数（電気的） | 200000 rpm |
| 最大許容回転数（機械的） | 200000 rpm |
| 技術データ | |
| 電源電圧Vcc | 5.0V ± 10.0% |
| 出力信号 | EIA RS 422 |
| 出力信号 | INC + COMM |
| ドライバ出力ロジック | Differential, EIA RS 422 |
| 出力電流/チャンネル | -20...20 mA |
| 信号立ち上がり時間 | 60 ns |
| 信号立ち上がり時間測定 | CL=25pF, RL=1kOhm |
| 信号立ち下がり時間 | 60 ns |
| 信号立ち下がり時間測定 | CL=25pF, RL=1kOhm |
| 最小ステート長さ | 62 ns |
| 回転方向 | A before B CW |
| インデックス位置 | A low and B low |
| インデックス信号のチャンネルABとの同期 | Yes |
| 停止時最大電流消費 | 22 mA |
| コード･ホイール最大慣性モーメント | 0.005 gcm² |
| 運転温度 | -40...+125 °C |
| モータ取付孔に対する角度精度 | 0 ° |
| 製品 | |
| 質量 | 5 g |
