仕様
テクニカルイラスト

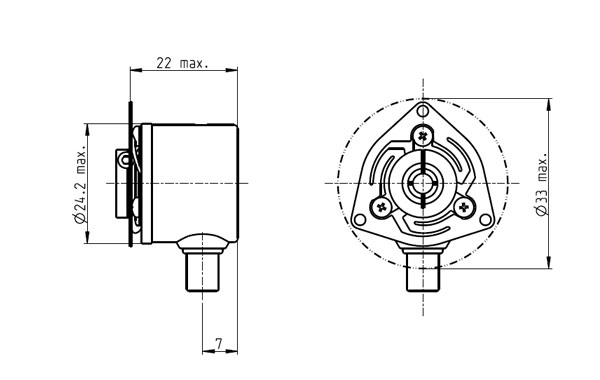

- 外形寸法図
Information: Drawings are not in scale.
| モデル | |
| カウント/回転（分解能） | 5000 |
| チャンネル数 | 3 |
| ラインドライバ | DS26C31T |
| エンコーダ･ハウジング最大長さ | 22 mm |
| 最大許容回転数（電気的） | 2400 rpm |
| 最大許容回転数（機械的） | 12000 rpm |
| 技術データ | |
| 電源電圧Vcc | 4.5...5.5 V |
| 出力信号 | EIA RS 422 |
| 出力信号 | インクリメンタル |
| ドライバ出力ロジック | Differential, EIA RS 422 |
| 出力電流/チャンネル | -30...30 mA |
| 信号立ち上がり時間 | 10 ns |
| 信号立ち上がり時間測定 | CL=25pF, RL=1kOhm, T=25°C |
| 信号立ち下がり時間 | 10 ns |
| 信号立ち下がり時間測定 | Cl=25pF,RL=1kOhm, T=25°C |
| 回転方向 | A before B CW |
| インデックス位置 | A low & B low |
| インデックス信号のチャンネルABとの同期 | Yes |
| 停止時最大電流消費 | 60 mA |
| コード･ホイール最大慣性モーメント | 1 gcm² |
| 運転温度 | -40...+85 °C |
| モータ取付孔に対する角度精度 | 0 ° |
| 製品 | |
| 質量 | 60 g |
説明
maxon 2RMHFエンコーダの特徴は、非常に高いパルス数と高精度な信号です。エンコーダ2RMHFは、 RS422に準拠したラインドライバ付きの3チャンネルエンコーダです。分解能は最大5000パルスまで対応しています。このような非常に高い分解能によ り、このエンコーダは高精度の位置制御および回転数制御に理想的な選択と言えます。 パルス数はオンラインでのカスタマイズが可能です。システムインフォメーション：2RMHFとギアヘッドの組み合わせは可能ですが、お勧めできません。この組み合わせはオンラインで注文せず、各地域の販売サポート窓口にご連絡ください。
