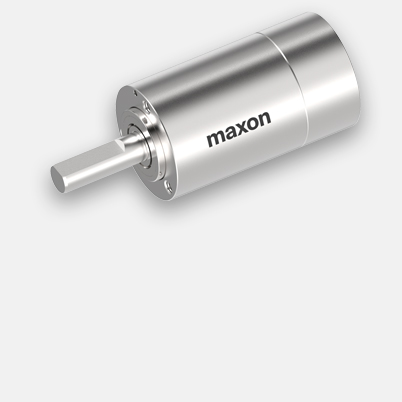

プラネタリギアヘッド GPX 16 SP STE Ø16 mm, 2段 | オートクレーブ対応
| 価格体系 | 数量 | 単価 |
|---|---|---|
| 税抜価格 | 1-4 | JPY 37,200* |
| 5-19 | JPY 29,000* | |
| 20-49 | JPY 23,600* | |
| over 50 | お問い合わせください |
仕様
テクニカルイラスト

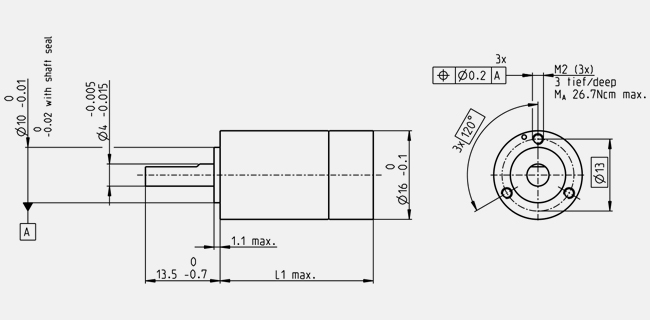

- 外形寸法図
| 一般データ | |
| ギアヘッド・タイプ | GPX |
| 外径 | 16 mm |
| バージョン | オートクレーブ対応 |
| ギアヘッドデータ | |
| 減速比 | 35 : 1 |
| 減速比（絶対値） | 4554/130 |
| 段数 | 2 |
| 連続最大トルク | 0.11 Nm |
| 断続最大トルク | 0.14 Nm |
| 回転方向（モータに対して） | = |
| 最大効率 | 80 % |
| 平均バックラッシュ（無負荷時） | 1.6 ° |
| 慣性モーメント | 0.0219 gcm² |
| ギアヘッド長 L1 | 35.1 mm |
| 連続最大出力 | 21 W |
| 断続最大出力 | 25 W |
| テクニカル･データ | |
| 出力軸受け | ボールベアリング |
| ラジアルがた | 最大 0.1 mm、フランジから 5 mm |
| スラストがた | 0 - 0.1 mm |
| 最大ラジアル荷重 | 35 N、フランジから 5 mm |
| 最大スラスト荷重（ダイナミック） | 30 N |
| 最大挿入力 | 100 N |
| 推奨入力回転数 | 50000 rpm |
| 断続最大入力回転数 | 70000 rpm |
| 使用温度範囲 | -10...+135 °C |
| オートクレーブ･サイクル数 | 1000 |
| 製品 | |
| 質量 | 35 g |
-
範囲グラフ
| Continuous operation range | ||
| Short term operation range | ||
