仕様

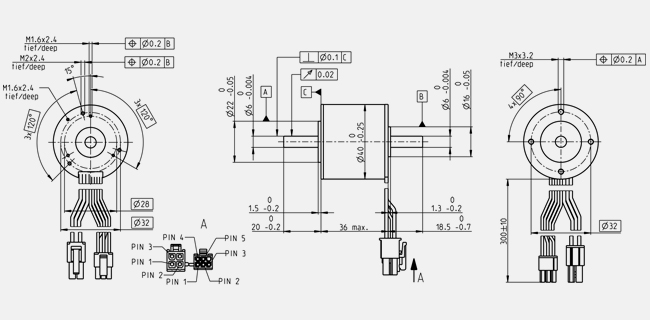

Information: Drawings are not in scale.
| 公称電圧時のデータ |
| 公称電圧 |
18 V |
| 無負荷回転数 |
10100 rpm |
| 無負荷電流 |
354 mA |
| 最大連続トルク時の回転数 |
8220 rpm |
| 最大連続トルク |
69.8 mNm |
| 最大連続電流 |
3.98 A |
| 停動トルク |
632 mNm |
| 起動電流 |
53.2 A |
| 最大効率 |
84 % |
| モータ固有値 |
| 端子間抵抗 |
0.338 Ω |
| 端子間インダクタンス |
0.18 mH |
| トルク定数 |
16.7 mNm/A |
| 回転数定数 |
572 rpm/V |
| 回転数/トルク勾配 |
11.6 rpm/mNm |
| 機械的時定数 |
2.93 ms |
| ロータ慣性モーメント |
24.2 gcm² |
| 熱特性 |
| 熱抵抗（ハウジング/周囲間） |
7.8 K/W |
| 熱抵抗（巻線/ハウジング間） |
2.6 K/W |
| 巻線熱時定数 |
19 s |
| モータ熱時定数 |
936 s |
| 周囲温度 |
-40...+100 °C |
| 最高巻線許容温度 |
+155 °C |
| 機械的特性 |
| ベアリング･タイプ |
ボールベアリング |
| 最大許容回転数 |
15000 rpm |
| スラストがた |
0 mm、ラジアル荷重 < 9 N の場合 |
|
0.15 mm、ラジアル荷重 > 9 N の場合 |
| 最大スラスト荷重（ダイナミック） |
5 N |
| 最大挿入力（スタティック） |
87 N |
| （スタティック、シャフト支持） |
5000 N |
| 最大ラジアル荷重 |
15 N、フランジから 5 mm |
| その他の仕様 |
| 永久磁石磁極ペア数 |
7 |
| 位相数 |
3 |
| オートクレーブ･サイクル数 |
0 |
| 製品 |
| 質量 |
240 g |
| | | Continuous operation range
|
| | |
|
| | | |
| | | Short term operation range |
| | |
|
説明
コア付き巻線式のブラシレスEC-iモータは最適化された磁気回路を備え、高トルクに対応しながらもコギングトルクが小さいという特長があります。内蔵された多極ロータは優れたダイナミック性能を発揮し、スチール製のフランジとハウジングを持つ堅牢な構造によって多様な用途に使用できます。
